高振動レール環境向けに LED ハウジングを設計する方法

鉄道車両はエレクトロニクスにとって厳しい環境です。列車が線路の開閉器に当たるたびに、高周波の運動エネルギーが台車からシャーシを通って天井パネルに直接伝わります。交通機関が客室照明のちらつきや頭上の照明器具の故障について苦情を言う場合、問題が LED チップ自体にあることはほとんどありません。ほとんどの場合、障害は機械的な筐体にまで遡ります。

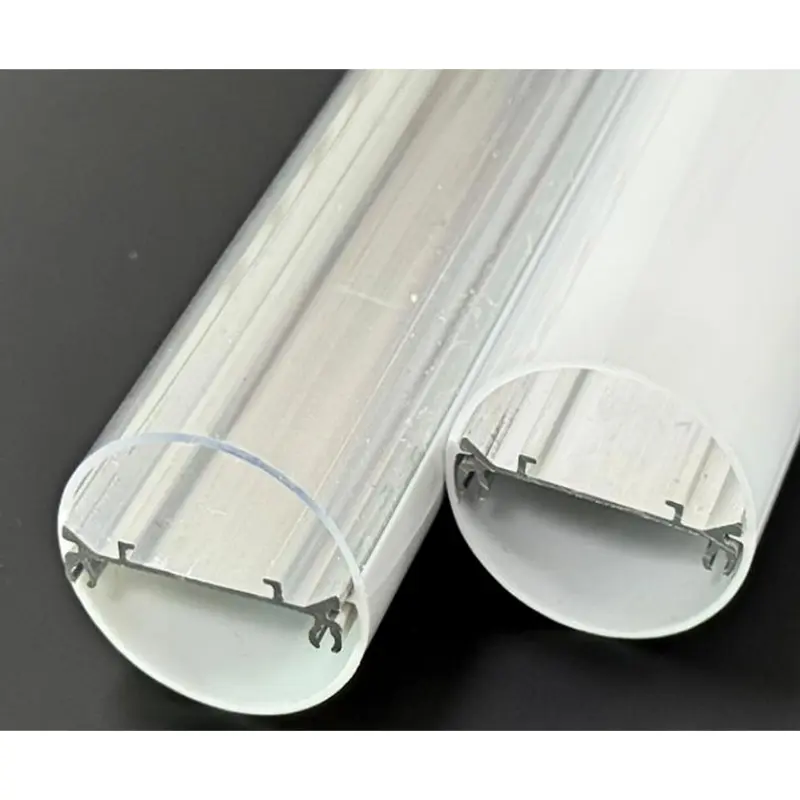

アンLEDレール車両ライトハウジング単なる装飾カバーではありません。これは構造的な衝撃吸収装置であり、熱管理システムであり、生命の安全を守るための主要な障壁です。押出成形設計が高調波共振、熱膨張、または通過消防法を考慮していない場合、照明システムは定格寿命よりずっと前に故障します。この環境向けに設計するには、標準的な商用照明の想定を放棄し、特に絶え間ない激しい動きに特化したエンジニアリングを行う必要があります。

鉄道車両照明の機械的および熱的故障の診断

より良い住宅を設計するには、まず現在の設計が現場でどのように機能するかを正確に理解する必要があります。鉄道環境では、照明器具は物理的衝撃、極端な温度変化、限られた空域の複合的な組み合わせにさらされます。ハウジングの設計が不十分な場合、通常、症状は 3 つの異なる故障モードで現れます。

はんだ接合部の微小亀裂
電車のライトがちらつく最も一般的な原因は機械疲労です。アルミニウム LED 押し出し材が適切な減衰なしで振動する天井パネルにしっかりと取り付けられると、ハウジングはその運動エネルギーを内部 PCB に直接伝達します。一定の屈曲により、ダイオードを基板に接続するはんだ接合部に微小な亀裂が生じます。購入者はしばしば PCB メーカーのせいにしますが、根本的な原因は、LED トレイの内部衝撃絶縁が欠如しているハウジングにあります。

ポリカーボネートのクレージングとディフューザーの排出
列車は厳しい熱サイクルにさらされます。鉄道車両基地に一晩駐車されている乗用車は、氷点下まで下がり、その後 HVAC や照明システムの電源が入ると急速に温度が上昇する可能性があります。アルミニウムとプラスチックの膨張率は異なります。アルミニウムベースとプラスチックディフューザーの間の機械的公差が厳しすぎると、熱膨張により大きな応力が発生します。これにより、「ひび割れ」（ポリカーボネートの微細な亀裂のネットワーク）が発生したり、さらに悪いことに、急ブレーキ時にディフューザーが座屈してトラックから飛び出したりすることがあります。

IP65 シール圧縮永久歪み
地下鉄の車両には、高圧洗浄を伴う強力な洗浄計画が必要です。この状況に耐えるためには、耐振動性 LED トランジット ライト ハウジングには信頼性の高い IP65 定格が必要です。ただし、一定の振動により、劣化したガスケット材料は時間の経過とともに平らになります。これは圧縮永久歪みとして知られる現象です。シールの記憶力が失われると、湿気や洗浄剤がハウジングを迂回し、電気部品がショートします。

EN45545 準拠および振動減衰のための材料選択基準

レール照明の材料を指定するには、構造の剛性と乗客の安全に対する厳格な要求のバランスをとる必要があります。市販の押し出し成形品をそのまま使用することはできません。すべてのコンポーネントは、鉄道車両の火災挙動と材料を管理する厳しい鉄道規格、特に EN45545 に合格する必要があります。

ベースプロファイル: 6063-T5 アルミニウム
主要な構造押出材には、6063-T5 アルミニウムが業界標準です。 T5 焼き戻しは、鉄道車両用のアルミニウム LED 押出成形品に必要な正確な機械的特性を提供します。これは、電車の車両の天井の長さにわたってたわむことなく伸びるのに十分な剛性を持ちながら、低周波の振動にも割れることなく耐えるのに十分な延性を備えています。重要なのは、6063 アルミニウムが優れた熱伝導率を提供し、高出力 LED ストリップの高効率ヒートシンクとして機能することです。

ディフューザー: 難燃性ポリカーボネート (PC)
光学カバーに関しては、標準の PMMA (アクリル) は鉄道用途には脆すぎます。強い衝撃を与えると粉砕され、危険な破片が生成されます。標準 ABS は安価ですが、輸送消防法の煙と毒性の要件を満たしていません。

難燃性PC（ポリカーボネート）をご指定ください。 PC は直接衝撃に耐えても割れることがないため、交通量の多い公共交通機関に最適です。さらに重要なのは、PC のカスタム配合が EN45545 危険レベル 3 (HL3) 要件を満たすことができることです。これは、客室火災が発生した場合、筐体が炎を伝播させず、放出される煙が乗客が安全に避難できるようにするために必要な厳格な毒性閾値未満にとどまることを意味します。

ガスケットとエンドキャップ
エンドキャップシールには標準の PVC や安価なゴムを使用しないでください。 EPDMまたは高級シリコンは必須です。これらの材料は、圧縮反発力を維持しながら極端な温度や紫外線による劣化に耐え、IP65 規格の鉄道車両用 LED 器具の筐体が長年の日常的な振動の後でも防水性を維持できるようにします。

AI を活用した熱シミュレーションによる熱放散の検証

熱はLEDの長寿命の大敵です。商業オフィスでは、LED 器具が外気中に熱を放出します。高速列車では、照明ハウジングが、熱を発生する巨大な HVAC ダクトの真下の断熱天井パネルに埋め込まれていることがよくあります。器具の周囲の周囲温度はすでに上昇しているため、効果的な冷却に必要なデルタ T (温度差) が大幅に減少します。

新しい押出プロファイル用に高価な工具を切断する前に、熱管理をデジタルで検証する必要があります。最新のエンジニアリング ワークフローでは、AI 支援の熱シミュレーション ソフトウェアを使用して、限られた空間内で熱が筐体内をどのように移動するかを正確にモデル化しています。

シミュレーションでは、LED ダイオードから放熱ペーストを通って PCB に達し、6063-T5 アルミニウム フィンを通って出る熱経路をモデル化します。 AI 駆動のソルバーは、何百ものフィン形状を迅速に反復して、ヒートシンクの厚さ、間隔、角度を調整し、不必要な重量を追加することなく表面積を最大化する正確な構成を見つけることができます。重量は鉄道車両の設計において重要な指標です。重い筐体は列車全体の質量を増加させ、エネルギー消費量を増加させます。熱放散をデジタルで検証することで、エンジニアは、アルミニウム プロファイルの質量を最小限に抑えながら、ダイオード ジャンクション温度を 80°C 未満に保つ熱管理レール LED ハウジングを設計できます。

カスタムアルミニウムおよびポリカーボネートプロファイルの製造容易性を考慮した設計 (DFM)

最も最適化された CAD モデルであっても、大規模に確実に製造できなければ役に立ちません。アルミニウムとプラスチックの押出には、材料の流れ、冷却速度、金型の摩擦を正確に制御する必要があります。 Dongguan Jinen Lighting Technology (JE) は、20 のプラスチック押出ラインと 5 つのアルミニウム押出ラインを稼働し、ツーリング段階の前に構造上の欠陥を発見するための DFM サポートを提供しています。

エンジニアリングするとき、カスタム LED レール車両ライト ハウジング、次の特定の DFM アクションに従ってください。

1. 壁厚のバランス:アルミニウム プロファイルの断面の壁厚が均一であることを確認してください。厚い部分は薄い部分よりも遅く冷却されます。重い取り付けフランジが薄いヒートシンク フィンの隣にある場合、不均一な冷却により、押出ダイから出るときにプロファイルが歪んだりねじれたりする原因になります。厚さの変化を緩やかに保ちます。
2. PC 向けに十分なスナップフィット公差を設計:ポリカーボネートは冷えると収縮します。 PC ディフューザーがアルミニウム ベースにはめ込まれるインターロック トラックを設計するときは、両方の材料の熱膨張係数を計算します。正確な拡張ギャップを残します。締め付けがきつすぎると、電車の温度が上がったときに PC が外側に反ってしまいます。
3. エンジニアディープガスケットチャネル:IP65 等級を達成するには、単にシリコンを圧縮するだけでは不十分です。アルミニウム押し出し材に専用の U 字型保持チャネルを設計します。チャネルの壁は、横方向の振動でガスケットが転がったりずれたりしないように、ガスケットを所定の位置に機械的にロックするのに十分な深さが必要です。
4. プラスチックプロファイルの中空キャビティを最小限に抑える:プラスチック押出の中空部分には、内部マンドレルを備えた複雑で高価な金型が必要です。可能であれば、PC カバーを閉じた管状セクションではなく、サポート リブを備えた単壁プロファイルとして設計します。これにより、工具コストが削減され、押出ラインでの生産が高速化されます。

OEM の押出成形能力を米国の交通機関の調達基準に合わせる

鉄道用照明器具を米国市場に投入するには、現地の FTA ガイドラインから厳格な安全認証に至るまで、複雑に絡み合った調達仕様をナビゲートする必要があります。米国の交通当局は、長期的な信頼性とコンプライアンスに基づいて入札を評価するため、照明メーカー、ひいてはその部品サプライヤーに重い責任が課せられます。

標準的な商用押出成形品を調達すると、衝撃、振動、耐火試験段階で故障が発生します。製造ベースラインが輸送グレードの要件にすでに適合している OEM パートナーが必要です。 JE は世界中の OEM 照明メーカーに供給しており、標準用途向けの公的モールドと独自のハイスペック設計向けのプライベートモールドの両方を提供しています。

6063-T5 アルミニウムと EN45545 準拠のポリカーボネートに必要な公差を本質的に理解しているメーカーと提携することで、製品開発の試行錯誤段階が不要になります。きれいにカチッとはまり、しっかりと密閉され、鉄道環境の容赦ない機械的酷使にも耐えるハウジングが得られます。カスタムプロファイルの技術仕様を確認したり、既存の輸送準備が整った金型をレビューしたりするには、実証済みの製品を評価してください。地下鉄照明住宅のOEMメーカーこれにより、次の交通プロジェクトに必要な正確な機械的基盤を提供できます。
