G5 エンドキャップの配線

● 2026-09-30 ● - ● メッセージを残してください

まず、明確にしてください。「ワイヤー」とは正確には何を意味しますか?

T5 および G5 LED チューブの製造プロセスにおける「単線/多線/無線」は、通常、チューブ自体の電源供給方式 (片端/両端電源) ではなく、エンドキャップから引き出されるワイヤの数を指します。これら 2 つの概念は混同されやすいです。

単線:エンドキャップは 1 本のワイヤのみを引き出します。通常は活線 (L) または中性線 (N) です。
多線式（二重線式）：エンドキャップは 2 本のワイヤ (通常、1 本の活線と 1 本の中性線) を引き出します。
無線：エンドキャップ自体はワイヤを引き出しません。 G5 ピンは 2 つだけです。

これが明確になると、その後の組み合わせロジックが理解しやすくなります。

組み合わせ 1: 片端単線 + 片端無線 → 片端給電管

これは、市場で T5 一体型 LED チューブの最も一般的な構成です。

接続方法：電力は単線側からのみ供給されます。この 1 本のワイヤは活線または中性線のいずれかに接続され、もう一方の線 (活線または中性線) はランプ管の内部回路を介して他端のピンに直接接続されます。無線端では、1 つのピンが機械的な固定と導電性を担当し、もう 1 つのピンは接続されていないか、内部で短絡している可能性があります。

ただし、製造上の重要な詳細があります。T5 G5 ランプホルダーのピン間隔はわずか 5 mm です。一方の端に電力が供給されている場合、2 つのピンは非常に接近しているため、内部配線が不適切であると簡単に短絡が発生する可能性があります。したがって、単線エンドキャップ内の絶縁と配線のレイアウトは、エンドキャップサプライヤーの職人技を示す重要な指標となります。

アプリケーションシナリオ:オフィス照明、スーパーマーケットの棚照明、キャビネット照明、ショーケース照明。これらのタイプのランプは通常、一体化されたブラケットを使用するため、電源入力が 1 つだけ必要なため、取り付けが簡素化され、エンドユーザーは電気的な知識を必要としません。

組み合わせ 2: 各端からの 1 本のワイヤ → 両端電源ランプ管

この方法はエンジニアリング改修プロジェクトで一般的です。

接続方法:ランプチューブの両端のランプキャップからワイヤーを引き出します。一端を活線 (L) に接続し、もう一端を中性線 (N) に接続します。電流は一方の端から流入し、もう一方の端から流出します。ランプキャップ内の 2 つの G5 ピンは短絡されており、単一の電極を形成しています。

エンジニアリングにおいてデュアルエンド電源が好まれるのはなぜですか?古い蛍光灯ホルダーを改造する場合、通常、元の G5 ホルダーは並列接続されます。これは、2 つのピンが内部で短絡されていることを意味します。両端ランプは、非平行ホルダーに交換する必要なく、このタイプのホルダーに直接適合させることができます。シングルエンドランプが並列ホルダーに取り付けられている場合、電源を入れるとすぐにショートします。これは香港のエンジニアリングコミュニティでも起こっています。古いホルダーのプラスチックケースを燃やしてしまう人もいます。

製造上の注意事項:両端ランプキャップの両端にはリード線が付いている必要がありますが、取り付け時の逆配線を避けるために、ワイヤの色は明確に区別できる必要があります（たとえば、一方の端にL、もう一方の端にNのマークが付いている）。さらに、両端蛍光灯の内部配線では、両端間に電気的接続がないことを保証する必要があります。そうしないと、ランプがショートします。

アプリケーションシナリオ:工場作業場、駐車場、倉庫、物流センターなど。このような場所では古い蛍光灯ホルダーの改造が必要になることが多く、デュアルエンド電源ソリューションはより優れた互換性を提供します。

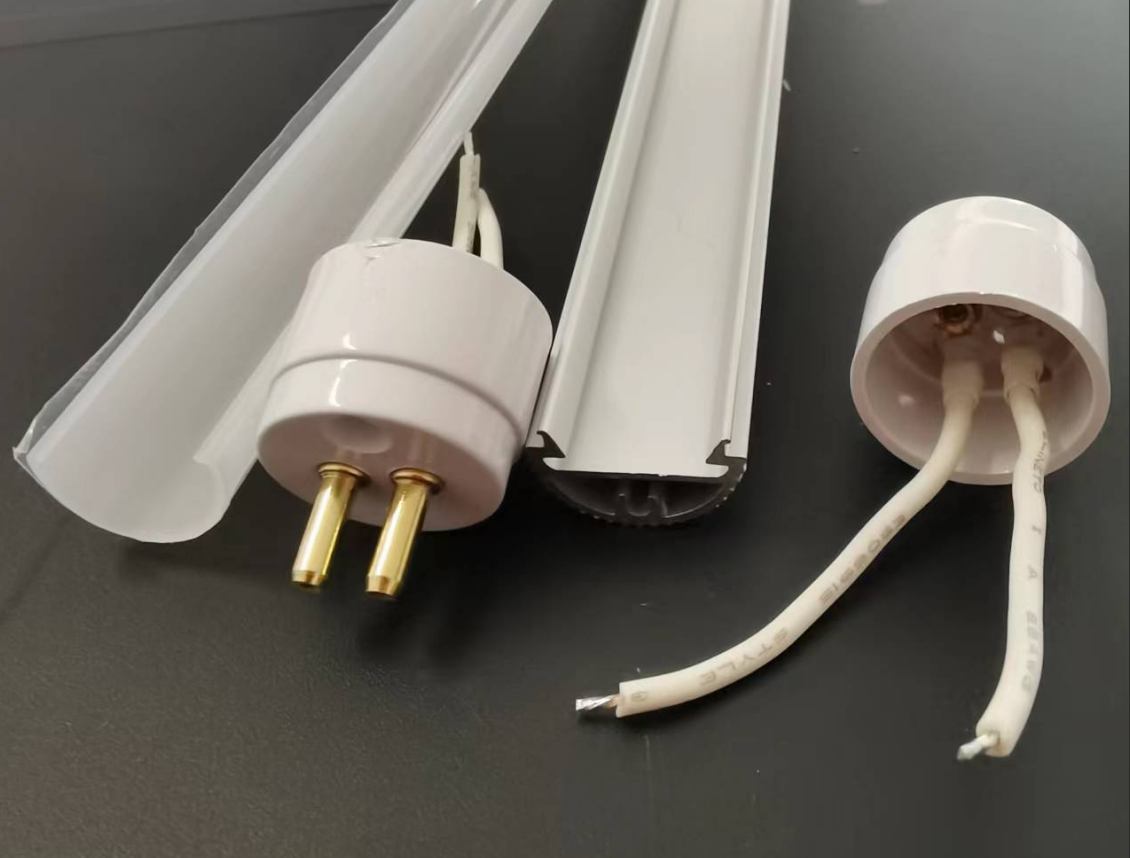

組み合わせ 3: ライブワイヤ (デュアルワイヤ) を備えた一方の端 + ワイヤレスエンドキャップを備えた一方の端 → 強化されたシングルエンド電源

この組み合わせはシングルエンド電源の拡張バージョンであり、より高い安全性と信頼性の要件が必要なシナリオに適しています。

接続方法:電源エンドキャップは活線と中性線を引き出し、ドライバの電源または AC 電源に直接接続します。ワイヤレス端は機械的なサポートと回路接続にのみ使用され、電力入力は処理されません。

単線シングルエンドソリューションとの違い:単線シングルエンド方式では、ランプ管の内部配線に「1本の線が入り、もう1本の線が内部でもう一方の端に接続する」設計が必要となり、内部配線が比較的複雑になります。対照的に、デュアルワイヤシングルエンドソリューションでは、活線と中性線の両方が同じエンドキャップを介して導入されるため、より直接的な内部回路設計が実現され、潜在的な故障点が減少し、安全性が向上します。

生産上の利点:統合型 T5 ランプ管メーカーの場合、この方法は片端エンドキャップを使用するよりも高い組み立て効率を実現します。すべての電源コードが一端に集中しているため、ランプ管内で交差配線する必要がなく、内部短絡のリスクが軽減されます。

アプリケーション:医療用照明、教育用照明、ハイエンドの商業用ディスプレイ。
