OEM リニア照明用 T8 両面 LED チューブ ハウジング

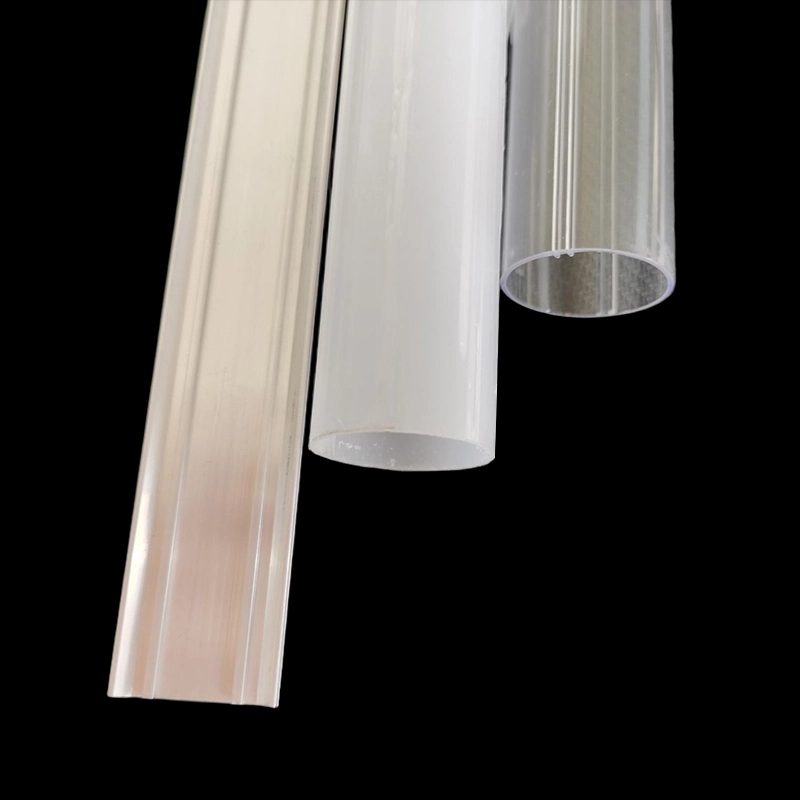

JEさんT8両面LEDチューブハウジングOEM リニア照明プロジェクト用の空のエンクロージャ プラットフォームです。確認された構成には、外径 26 mm、2 つの 12 × 1 mm PCB 位置、内部 6063 アルミニウム プロファイル、透明またはつや消しポリカーボネート エンクロージャ、プラスチック エンド キャップ、および外部ドライバ レイアウトがあります。標準またはカスタマイズされた長さは 600 mm ～ 2400 mm で、IP20 および IP65 構成が提供されています。

キーワードはハウジング。この製品は、LED、PCB アセンブリ、配線、ドライバー、終端、および必要なシールが選択され統合されるまでは、動作するランプにはなりません。したがって、購入者は T8 の名前だけからではなく、管理された図面と組み立てられたサンプルから評価する必要があります。現在の状況を確認するT8両面発光ハウジングPCB とプロジェクトの要件を JE に送信する前に。

この製品は空の OEM ハウジングであり、完成した T8 ランプや蛍光灯の代替品ではありません。

「T8」は一般的な管形式を示しますが、既存の蛍光灯器具との電気的または機械的な互換性は確立されていません。 26 mm のハウジングは見慣れたものに見えるかもしれませんが、まったく異なるボード、配線、エンド キャップ、取り付けの詳細、電源アーキテクチャを使用しています。

従来の蛍光灯安定器を受け入れ、G13 ランプソケットに適合し、主電源定格ピンが含まれ、取り付けられたランプを 1 対 1 で交換できるとは想定しないでください。これらの詳細はいずれもハウジングの直径によって確認されません。改造互換性が必要な場合は、ベースの形状、ピン配置、ランプの全長、電気入力、配線モード、および器具のインターフェースを承認図面に記載します。

この違いは購入にも影響します。ハウジングの仕様により、押出成形品とエンクロージャのパッケージが識別されます。それ自体は、LED の量、色温度、光出力、配光、電力、ドライバーの動作、調光、サージ保護、動作温度、または耐用年数を定義するものではありません。これらは、購入者のコンポーネント設計と認定プログラムによって管理される完成した照明器具の決定です。

両面 T8 ハウジングアセンブリの断面図

このアセンブリは、円形のポリカーボネート ボディと内部アルミニウム プロファイルを組み合わせています。その断面内には 2 つの PCB 位置があり、それぞれ 12 × 1 mm として識別されます。この配置により、OEM 設計者は 1 つの 26 mm チューブ エンベロープ内に LED ボードを 2 つの取り付け位置で設置できるようになります。

アルミニウムインサートは、PCB の位置に定義された内部構造を提供します。基板からの熱伝達にも関与している可能性がありますが、合金の名前やプロファイルだけから熱性能を推測することはできません。 LED の負荷、基板の構造、サーマル インターフェイスの材質、接触品質、ドライバの損失、周囲温度、チューブの方向、空気の流れはすべて動作温度に影響します。目的の LED ボードを取り付けた状態での熱設計を承認します。

ペアになった PCB 位置が 2 つの発光面をサポートする方法

2 つの PCB 位置により、円周全体を照らすために 1 つの基板に依存するのではなく、LED をチューブの両側に配置することができます。これは、双方向の直線照明、吊り下げ照明器具、ディスプレイ照明、交通機関の内装、および複数の方向の光が必要なその他の設備に適しています。

押し出しは、特定のビーム角度や均等な 50/50 の光分割を保証するものではありません。実際の分布は、PCB 位置の向き、LED パッケージ、ダイオードの間隔、基板の幅、ポリカーボネートまでの距離、ディフューザーの仕上げ、内部の障害物、および近くの照明器具の表面によって異なります。 Clear PC は LED の定義と出力方向を維持する傾向があります。フロスト PC は光をより効果的に混合しますが、可視強度が低下し、ビーム制御が柔らかくなる可能性があります。

工具や生産の承認の前に、照明されたサンプルを両側から検査してください。 LED イメージング、アルミニウム インサート付近の暗い帯、色の変化、端の影、および 2 つの面の明るさの違いを探します。空のハウジングには光源が含まれていないため、測光テストは完成した照明器具のレベルに属します。

付属のハウジング コンポーネントと購入者指定の LED、PCB アセンブリ、配線、ドライバー、およびシールを確認します。

住宅の見積書では、JE が供給する部品と購入者が供給する電気コンポーネントを区別する必要があります。公開されている製品説明に基づいて、エンクロージャには内部 6063 アルミニウム プロファイル、透明またはつや消しポリカーボネート、およびプラスチック エンド キャップを含めることができます。このアーキテクチャでは外部ドライバーを使用します。正確な梱包内容、エンドキャップのスタイル、ハードウェア、シール、ケーブル挿入部品、および組み立てサービスは、引き続き見積書に 1 行ずつ記載する必要があります。

通常、購入者は LED ボード、LED、配線、コネクタ、サーマル インターフェイス材料、ドライバ、該当する場合は接地方法、および最終的な電気終端を定義する必要があります。 IP65 ターゲットの場合、ガスケット、シーラント、ケーブルグランド、エンドキャップのシーリング、および組み立てプロセスに対する責任を特に明確にする必要があります。 IP65 対応の部品セットは、管理されていない現場で組み立てた後は、自動的に IP65 照明器具にはなりません。

図面とコンポーネントのレビューのための仕様マトリックス

図面レビューの出発点として次のマトリックスを使用してください。公開された値は、利用可能な製品構成を識別します。これらは、プロジェクト固有の公差、適合チェック、規制レビューに代わるものではありません。

固定ジオメトリ: 直径 26 mm、2 つの 12 × 1 mm PCB 位置、図面上で承認された適合性と公差付き

直径 26 mm と 12 × 1 mm のペアの PCB 位置がコアの形状ですが、公称寸法ではリリースには十分ではありません。スロットと同じ公称幅で設計された基板は、基板の製造、押し出し、反り、コーティング、および組み立ての公差が間違った方向に重なった場合にバインドする可能性があります。緩い嵌合は、ボードの動き、一貫性のない熱接触、またはディフューザーの後ろの目に見える位置ずれなど、別の問題を引き起こします。

RFQ に「12 mm ボード」とだけ書くのではなく、実際の PCB の外形を JE に送信してください。 PCB の厚さ、エッジの仕上げ、挿入領域付近のはんだマスクまたはコーティングの蓄積、コンポーネントの立ち入り禁止ゾーン、コネクタの突起、および意図した挿入方向が含まれます。承認された図面では、取り付けに重要な寸法を特定し、それらの寸法をどのように検査するかを記載する必要があります。

構造とオプション: 内部 6063 アルミニウム プロファイル、透明またはつや消しポリカーボネート、プラスチック エンド キャップ、外部ドライバー、長さ 600 ～ 2400 mm

6063 は、制御された断面に成形でき、一般的な仕上げプロセスに対応できるため、押出アルミニウム プロファイルに一般的に使用されます。それでも、「6063 アルミニウム」は完全な熱的または機械的仕様ではありません。焼き戻し、表面処理、導電性、外観、または腐食挙動がプロジェクトにとって重要な場合は、図面に要件を追加して確認を要求します。

長さも購入価格より変わります。長いハウジングは、真直度、取り扱いによる損傷、PCB の挿入、配線アクセス、およびパッケージ設計の影響をより受けやすくなります。指定した長さが、切断された押し出し材、ポリカーボネート本体、またはエンドキャップを含む組み立てられたユニット全体を指すのかを確認してください。 JE リストの標準およびカスタム長さの T8 LED チューブ ハウジング600 mm ～ 2400 mm のオプション。見積書には正確な仕上げ長さと公差が記載されている必要があります。

透明またはつや消し PC、エンドキャップ終端、および IP20 または IP65 構成の選択

LED の視認性、指向性出力、または内部基板の外観が許容できる場合は、透明なポリカーボネートを選択してください。ダイオードの間隔、配線、接合部、小さな位置合わせの誤差が明らかになる可能性があるため、内部構造は視覚的にきれいでなければなりません。より優れたビジュアルミキシングが必要で、直接的な LED イメージングを減らしたい場合は、フロスト PC を選択してください。フロスティングは、適切な LED 間隔や光学テストの代わりにはならないため、透過に対するフロスティングの影響は実際の光エンジンを使用して評価する必要があります。

エンド キャップは、インターフェイスの見落とされがちです。これらは、チューブがどのように閉じるか、ワイヤがハウジングからどのように出るか、アセンブリが周囲の照明器具にどのように接続されるかを決定します。プラスチック製のエンド キャップは、標準化された蛍光ベースまたは防水シールを提供すると想定すべきではありません。保持方法、ケーブル開口部、コネクタ配置、極性マーキング、ストレインリリーフ、およびサービスアクセス要件を図面に記載します。

IP20 は、完成した設計が水の浸入に対する保護を必要としない場合にのみ適切です。 IP65 オプションは防塵および耐水噴流構成を対象としていますが、この定格は完全なエンクロージャ システムと組み立て方法が定義され、テストされた後にのみ適用されます。エンドキャップの接合部、ケーブルの入り口、シールの圧縮、切断面、製造上の仕上がりはすべて、漏れの原因となる可能性があります。

引用がどのように行われたかを尋ねるIP20 または IP65 T8 ハウジング構成コンポーネントとアセンブリが異なります。 JE が工場で組み立てるための緩い部品を供給する場合は、シール材料、シーラントの位置、関連する硬化条件、キャップの挿入または固定方法、および完成品の侵入テストについて合意します。組み立てられていない筐体サンプルのみに基づいて IP クレームを印刷しないでください。

交通機関、商業用、建築用、および保護された屋外照明器具の用途の境界

両面フォーマットは、鉄道車両の内装、駅、商業用照明、ガレージ、学校、工場、その他の線形設備をサポートできます。これらの用途は 1 つの認定基準を共有していないため、アプリケーション名がエンジニアリング要件の代わりとなるべきではありません。

鉄道車両の照明では、振動、衝撃、炎と煙の挙動、電気的安全性、電磁適合性、材料のトレーサビリティ、および安全な保持についてプロジェクト固有のチェックが必要になる場合があります。 26 mm のハウジング形状は、これらの要件のいずれにも準拠していることを証明しません。入手できない証拠が顧客の提出中ではなく早期に発見されるように、サンプリング前に必要なテストまたは資料のリストを JE に提供します。

商業用および建築用の照明器具の場合、購入者は通常、外観、配光、取り付けの統合、ドライバーのアクセス、熱、洗浄、およびメンテナンスに重点を置く必要があります。つや消し PC は個々の LED を隠すことができますが、長い発光線は依然として基板の接合部やエンド キャップの暗いゾーンを示す可能性があります。連続的な外観が重要な場合は、全長サンプルを作成します。短いオフカットでは、すべての制作上の問題が明らかになるわけではありません。

ガレージ、工場、保護された屋外の場所では、ほこり、湿気、清掃方法、温度変化、化学物質への曝露の可能性が加わります。 IP65 は、定義された試験条件下での浸入に対応するものであり、耐紫外線性、化学的適合性、結露、耐衝撃性、または無制限の屋外暴露ではありません。これらのプロパティは個別に指定して検証する必要があります。チューブが別の密閉された照明器具内に設置される場合は、閉じ込められた熱と、外部ドライバーがアクセス可能な状態にあるかどうかも考慮してください。

承認証拠: 図面、サンプル検査、試験方法、材料文書、およびハウジング認証クレームのない UL または ETL 申請サポート

信頼できる承認パッケージは、管理された断面図と組立図から始まります。直径 26 mm、PCB の位置、主要なインターフェイス、材料のコールアウト、エンドキャップの詳細、長さの定義、およびリビジョン ステータスを表示する必要があります。 PCB の挿入、キャップの取り付け、取り付け、またはシールに影響を与える寸法には、一般的な注意事項ではなく、明示的な公差が必要です。

サンプル検査では、寸法と実際の組み立てをカバーする必要があります。実際の PCB を挿入し、目的のワイヤを配線し、エンド キャップを取り付けて、反り、ねじれ、傷、色の変化、キャップのギャップ、基板の動きの全長を確認します。次に、目的の LED とドライバー システムを代表的な条件下で動作させ、温度と光学的外観を評価します。

結果を比較する前に、テスト方法に同意する必要があります。 IP65 設計の場合、テストが JE の組み立てられたサンプルに適用されるのか、それともケーブルの引き込み口や配線を含む完成した照明器具に適用されるのかを確認してください。重要文書には宣言、データシート、またはテストレポートが含まれる場合がありますが、それらの入手可能性と関連性は、購入する樹脂、アルミニウムの仕様、色、生産構成と正確に一致しているかどうかを確認する必要があります。

UL または ETL 提出サポートは、包括的な認証要求としてではなく、文書調整として扱われる必要があります。材料記録、コンポーネント ファイル、またはサプライヤーの宣言によって、空のハウジング、または完成したランプが UL リストまたは ETL リストに認定されるわけではありません。最終的な構造、電気コンポーネント、温度、間隔、配線、筐体、および使用目的はすべて、選択された認証機関によって審査される場合があります。

ラボまたは認定パートナーが必要とする提出ルートと文書を JE に伝えてください。 JE は、提案された材料と構成で利用可能なものを確認できます。特定の認識、リスト、可燃性分類、ファイル番号、またはテストレポートが必須の場合は、注文を承認する前にその証拠を入手して検証してください。ロゴ、一般的なマテリアル ファミリ、または以前のプロジェクトから決して推測しないでください。

図面レビューからサンプル承認、製作見積まで

中国は豊富な押出能力を備えていますが、工場の所在地だけでは、図面管理、コンポーネントの適合性、再現性についてはほとんどわかりません。 JE は、チューブ ハウジング、LED プロファイル、PC チューブ、エンド キャップ、トライプルーフ ハウジングなど、LED 照明用のアルミニウムおよびプラスチックの押出成形品を製造しています。このプロジェクトの場合、有用な証拠は、応答性の高い図面プロセス、代表的なサンプル、定義された検査計画、および供給境界を明確にする見積書です。

カスタマイズのワークフロー: 図面の修正、DFM フィードバック、金型の選択、サンプル検証、生産品質管理

「T8ハウジング」というゆるい要望ではなく、まずは申し込みから始めましょう。 PCB ファイル、ターゲット全長、光学設定、終端、入力ターゲット、実装インターフェイス、および必須文書を送信します。 JE は、これらの入力を既存のパブリックモールドと比較したり、プライベートモールドやカスタム押し出しが必要かどうかを判断したりできます。

図面の修正中に、基板のクリアランス、エンドキャップの係合、ワイヤの配線、コンポーネントの立ち入り禁止領域、シール面、および目に見える化粧領域を解決します。 DFM フィードバックでは、保持または検査が難しい寸法、および工具、組み立て、またはコストに影響を与える変更を特定する必要があります。カスタム プロファイルは、実際のインターフェイスの問題を解決できますが、ツールの承認も追加し、プロジェクトを新しい断面に固定します。重要ではない PCB エッジの適応を避けるためだけにプライベート ツールを注文しないでください。

サンプルは、合意された材料、ディフューザーの仕上げ、アルミニウムの断面、エンドキャップの設計、および実際のリスクをテストするのに十分な長さを十分に再現する必要があります。許容された逸脱を記録します。サンプルが寸法、アセンブリ、光学、熱、および該当する入口チェックに合格したら、生産見積に使用される図面の改訂を凍結します。

生産品質管理は、材料のアイデンティティ、重要な断面寸法、切断長さ、指定された場合の真直度、表面状態、ディフューザーの外観、エンドキャップの適合性、PCB の挿入、およびパッケージの保護などの観察可能な要件と結び付ける必要があります。シールドされたアセンブリの場合、入力パフォーマンスをチェックする方法とサンプリング レベルを定義します。見積書には、電子メールでの思い込みに任せるのではなく、該当する場合は工具の所有権、サンプル料金、注文数量、リードタイム基準、梱包方法、出荷条件も記載する必要があります。

RFQ チェックリスト: 長さ、PCB 形状、ディフューザー、IP ターゲット、エンドキャップ、公差、数量、梱包、送り先、および必要な文書

• 長さ：カット長さ、組立て必要全長を600～2400mmの範囲でご指定ください。
• PCB 形状:基板の幅、厚さ、外形、コネクタの位置、部品の抜け止め、挿入方向を取り付けます。
• ディフューザー:透明またはつや消しの PC を選択し、サンプルで実証する必要がある光学的外観を説明します。
• IPターゲット:IP20 または IP65、最終組み立てを誰が行うか、および完成した構成がテストされるかどうかを示します。
• エンドキャップ:終端、ケーブル出口、コネクタまたはピンの要件、保持、シーリング、および張力緩和を定義します。
• 許容差:PCB のフィット、キャップのかみ合い、取り付け、長さ、および嵌合部品の重要な寸法をマークします。
• 量：プロトタイプ、パイロット、および予想される生産数量を指定して、パブリック金型とカスタム金型のルートを比較できるようにします。
• 包装:表面保護のニーズ、束の制限、ラベル付け、および長さに関連する取り扱い制限を特定します。
• 行き先：配送国、都市、または港、優先配送条件、および輸入書類の要件を入力します。
• ドキュメント:承認に必要な図面、検査報告書、材料記録、申告書、試験証拠、および認証提出書類をリストアップします。

図面リビジョンを添えてそのパッケージを送信し、サンプル プランと製造見積もりをリクエストします。26 mm 両面 T8 LED チューブ ハウジング.
