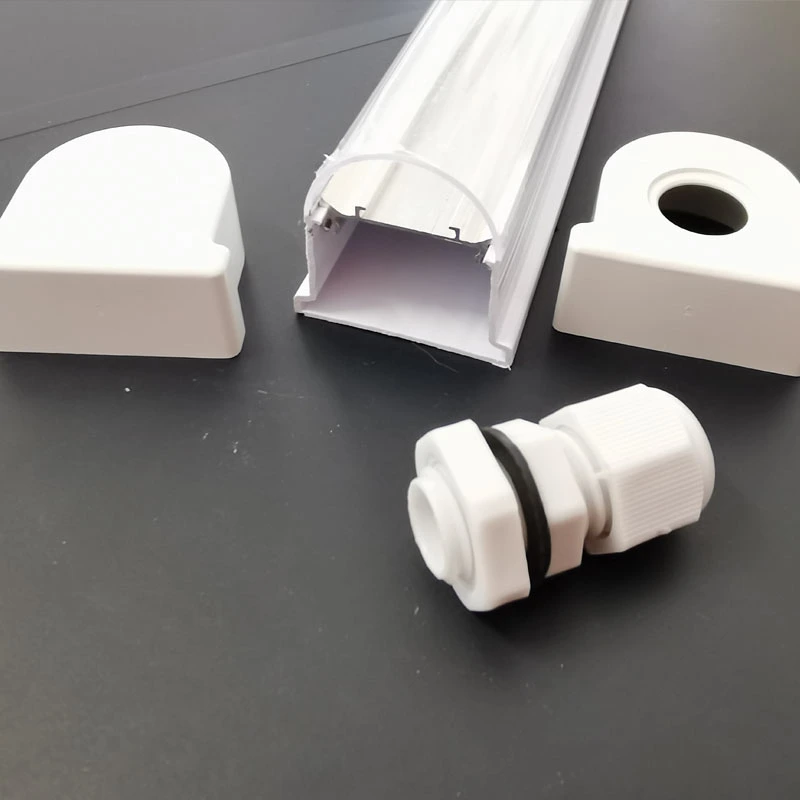

商用アセンブリ向け IP65 LED T8 統合ハウジングの利点

組立ラインでは、わずかな位置ずれによって時間が失われます。商用照明器具を数千個も組み立てる場合、ハウジングは単なる保護シェルではありません。それは制作全体のリズムを決定します。押出成形が不十分だと、組み立て中にオペレーターに過度の圧力をかけることが強制され、ディフューザーに微小な亀裂が生じ、最終的には現場での作業中に水の浸入につながります。機械的ハウジングを適切に配置することは、OEM が単一のダイオードをはんだ付けする前に行う最大の決断です。

商業用および産業用の照明ビルダー向けに、正しい照明器具を指定するLED T8 一体型ハウジング耐候性と熱管理の負担を組み立て現場から部品の基本的な形状に移します。

空き集合住宅の生産額

空の統合ハウジングを購入すると、照明メーカーは社内の部品表を完全に制御できるようになります。仕様が固定された完成品のホワイトラベル付きチューブを輸入する代わりに、メカニカルシャーシを輸入します。

この機械部品と電気部品の分離により、製造上のいくつかのボトルネックが解決されます。購入者に大幅に異なるパフォーマンス層を提供しながら、物理的な設置面積を標準化できます。単一の押出プロファイルには、一般駐車場用の標準 120 lm/W 硬質ストリップ、または農業検査室用の高 CRI 特殊スペクトル ボードを収容できます。外形寸法、取り付けブラケット、エンドキャップのシーリング手順は同一です。

LED T8 一体型チューブ ハウジングを JE のような押出成形専門メーカーから直接卸売で購入することも、サプライ チェーンを保護します。 LED ビニング、ドライバーの選択、最終的なアセンブリ公差をローカルで制御します。このメーカーは、複雑なプラスチックとアルミニウムの共押出成形を扱っています。これにより、ハウジングを出荷するためだけにサードパーティがドライバーを調達するのを待つ必要がなくなるため、コンポーネント不足のリスクが軽減されます。

治具の組み立てを加速するエンジニアリング機能

収益性の高い組み立て作業と遅れた組み立て作業との違いは、通常、ハウジングの物理的公差によって決まります。部品は予測どおりに嵌合する必要があります。押出成形がバッチごとに数ミリ単位で異なると、組み立て時間が急増し、IP65 の故障率が上昇します。

スナップフィット公差と 10mm PCB トラックの互換性

従来のチューブアセンブリでは、長くて柔軟なディフューザーをチャネル内でスライドさせる必要があり、多くの場合、傷や固着が発生します。精度スナップフィットデザインこれを完全に排除します。特定の圧力下でポリカーボネート カバーをアルミニウム ベースに下向きにクリップするように設計することで、オペレータは実装された基板の上にカバーを置き、ラインに沿って順番にロックすることができます。

この設計は、ロッキングリッジの厳密な制御に依存しています。溝が浅すぎると熱膨張によりカバーが剥がれてしまいます。厚すぎると、オペレータは空気圧ツールなしでは治具を閉じることができません。 JE はこれらのプロファイルを校正し、カバーが内部のシリコン ガスケットを圧縮するのに十分な密閉性を確保し、二次的な液体接着剤を必要とせずに IP65 の防水定格を達成します。

内部的には、チャネルの形状も同様に重要です。 10mm PCB トラック用の T8 統合ハウジングを標準化することで、アセンブラは広く入手可能なリジッド FR4 またはアルミニウム バック LED ボードを使用できるようになります。精密な 10mm トラックが摩擦と機械的リップを介してボードを保持します。サーマルテープを完全にスキップします。ボードはスライドして冷却面に直接接触し、輸送中はロックされたままになります。

構造的および熱的完全性を実現するプラスチッククラッドアルミニウム

純粋なプラスチックのチューブは反ります。標準的な 4 フィートまたは 8 フィートのスパンでは、市販のドライバーや高出力 LED からの熱により純粋なポリカーボネートや ABS が柔らかくなり、器具の中心がたわむ原因となります。逆に、純粋なアルミニウムのハウジングでは、内部電子機器を湿気から隔離するために精巧な複数部品からなるエンド キャップが必要となり、複数の潜在的な故障点が生じます。

解決策はプラスチック被覆アルミニウム押出材。このプロセスでは、押出段階で連続ポリカーボネートまたは PMMA 外殻の内側に剛性 6063 アルミニウム内部ヒートシンクを直接接着します。材料は一緒に冷却され、単一の統一されたプロファイルを形成します。

組み立てラインでのメリットはすぐに現れます。連続した誘電体バリアで包まれたアルミニウム コアの熱放散係数が得られ、10 mm PCB トラックから熱を奪ってダイオードの寿命を延ばします。外殻は連続した単一のプラスチック片であるため、水が側面を迂回することはできません。両端をシールするだけです。これにより、信頼性の高い IP65 防水 T8 一体型ハウジングの構築に必要な労力が大幅に削減されます。

商業部門での湿気の多い場所の T8 プロファイルの導入

標準的な屋内 T8 プロファイルは、湿気、埃、温度の変動が常態である商業環境ではすぐに機能しなくなります。実際の湿気の多い場所を指定する T8 LED チューブ ハウジングにより、器具は規定の保証期間内に確実に存続します。動作環境によって、正確なハウジング構成が決まります。

農業施設と2026年のIoTセンサーの統合

温室や屋内垂直農場は、照明にとって過酷な動作環境となります。設備は高い周囲温度、一定の湿度にさらされ、エアロゾル化した肥料や化学スプレーに日常的にさらされます。標準的なアルミニウムのプロファイルは、このような条件下では酸化して穴が開きます。

T8 一体型温室照明ハウジングは、全プラスチックの外装を使用しており、化学的劣化に耐性があります。さらに、農業用照明は自動制御へと急速に移行しています。 2026 年までに、商業栽培事業の基本的な期待には、照明グリッドに直接埋め込まれた、光合成活性放射 (PAR)、周囲温度、占有率を測定する局所的な IoT センサーが含まれるようになるでしょう。

統合された T8 ハウジングは、これらのマイクロセンサーをドライバーと一緒に取り付けるのに必要な内部容積を提供します。スナップフィット PC カバーにより、メインのアルミニウム シャーシの構造的完全性を損なうことなく、ディフューザーの特定のセクションを変更または穴あけしてセンサー ノードを露出させることができます。

産業用洗浄および駐車場環境

食品加工施設や商用洗車場では、設備が高圧のウォーター ジェットや強力な洗浄剤にさらされます。ガラス管は飛散の危険があるため、固く禁止されています。ここでは、厚肉のプラスチックで被覆されたアルミニウム T8 押し出し材が必須です。

駐車場では、周期的な熱負荷という別の故障モードが発生します。気温は昼から夜まで40度も変わることがあります。ポリカーボネートとアルミニウムは熱膨張係数が異なります。ハウジングがこの差動に対応するように設計されていない場合、時間の経過とともにエンドキャップのシールがせん断され、ドライバーのキャビティ内に湿気が侵入します。 JE は、押出成形ツールのこの膨張デルタを考慮して、スナップフィット T8 LED アルミニウム プロファイルが、長年の季節的な温度変化の後でも IP65 定格を維持することを保証します。

PC ディフューザーの材料選択と光学テスト

カバーの材質は、最終的な器具の機械的耐久性と測光性能の両方を決定します。 PMMA（アクリル）は光透過率が高く、紫外線による黄ばみに強い反面、脆い性質があります。ほとんどの産業用および商業用統合 T8 では、耐衝撃性が高いポリカーボネート (PC) が必須の標準です。

ただし、「フロスト PC」を指定するだけで、安定した照明を期待することはできません。拡散材の密度は、LED の色温度 (CCT) とルーメン出力に影響します。配合が不十分な乳白色のカバーは、4000K LED ストリップを 3800K に下げたり、光出力の 20% をチューブ内に閉じ込めたりする可能性があります。

だからこそ厳格な積分球テスト押出製造においては交渉の余地のないステップです。 JE は、透明な PC カバー T8 統合プロファイル、つや消しバリアント、および積分球内のリブ付きディフューザーをテストして、押し出しが生の LED 出力をどのように変更するかを正確にマッピングします。このデータにより、OEM バイヤーは、器具の組み立て後に CCT の変化を発見するのではなく、大量組み立ての前に内部 LED ビニングを調整できます。

JEによる試作から量産への移行

概念実証用の治具から信頼性の高い組立ラインに移行するには、B2B 照明要件を理解している押出成形パートナーが必要です。既製のプロファイルは標準的な作業には機能しますが、大規模な商業契約では、より広い内部ドライバーキャビティ、個別の取り付けフランジ、ディフューザーの伝達速度の変更など、特定の変更が必要になることがよくあります。

JE は、標準的な T5 および T8 形状から大規模な T12 プロファイルに至るまで、あらゆるものをカバーする数百もの既存の金型設計を維持しています。プロジェクトのパラメータが既存の設計内に収まる場合は、ツールのコストを回避して、直接テストに進むことができます。カスタム LED T8 一体型器具ハウジングが必要なジョブの場合、当社のエンジニアリング チームは、最初の CAD 検証から、型抜き、熱モデリング、最終的な押出成形に至る ODM/OEM プロセスを処理します。

組み立てラインで公差の低い部品と争うのはやめましょう。構築に着手する前に、メカニカル シャーシを評価してください。LED T8 統合ハウジングの技術仕様を確認してください。そして、正確な押し出し公差によって生産スケジュールがどのように短縮されるかを確認してください。
