10mm PCB を備えた LED T8 チューブ ハウジング: 米国バイヤー FAQ、フィット チェックおよび 2026 年の調達ガイド

米国の照明購入者向けの重要なポイント

というフレーズJEセミアルミニウム/セミプラスチックチューブハウジング構造は、この製品カテゴリの背後にある実用的なアーキテクチャを説明しています。6063 アルミニウム ベースが LED ボードを搭載し、熱の管理に役立ち、ポリカーボネート ディフューザーが目に見える光学カバーを形成しています。その区分が重要です。アルミニウムは PCB に安定した取り付け面と予測可能な機械的バックボーンを与えます。ディフューザーは、外観、光の透過、および基板へのアクセスを制御します。それは単なる装飾的なシェルではありません。

米国の購入者にとって、最初の質問は価格ではありません。それは互換性です。 10 mm の PCB は多くの一般的な LED 管基板よりも狭く、ドライバーはディフューザーを圧迫したり、エンド キャップに干渉したりすることなくハウジング内に収まる必要があります。 JE-28 はドライバーの最大高さ 12 mm でリストされているため、ドライバー本体、配線、絶縁、ストレインリリーフの詳細を個別に確認するのではなく、一緒に確認する必要があります。

標準のJE-28はIP20です。そのため、洗浄エリアや露出した器具を自動的に乾燥させるのではなく、屋内照明器具やレトロフィットスタイルのチューブアセンブリの乾燥に適しています。 JE は、植物の照明、冷蔵庫の照明、屋外駐車場などの用途向けに防水チューブ ハウジング スタイルも提供していますが、これらは適切な防水構成として引用される必要があります。から始めてください10mm PCBを備えたJE LED T8チューブハウジング製造注文を承認する前に、仕様を確認し、正確な図面を要求してください。

JE-28 LED T8 ハウジングの仕様: 寸法、材質、構成オプション

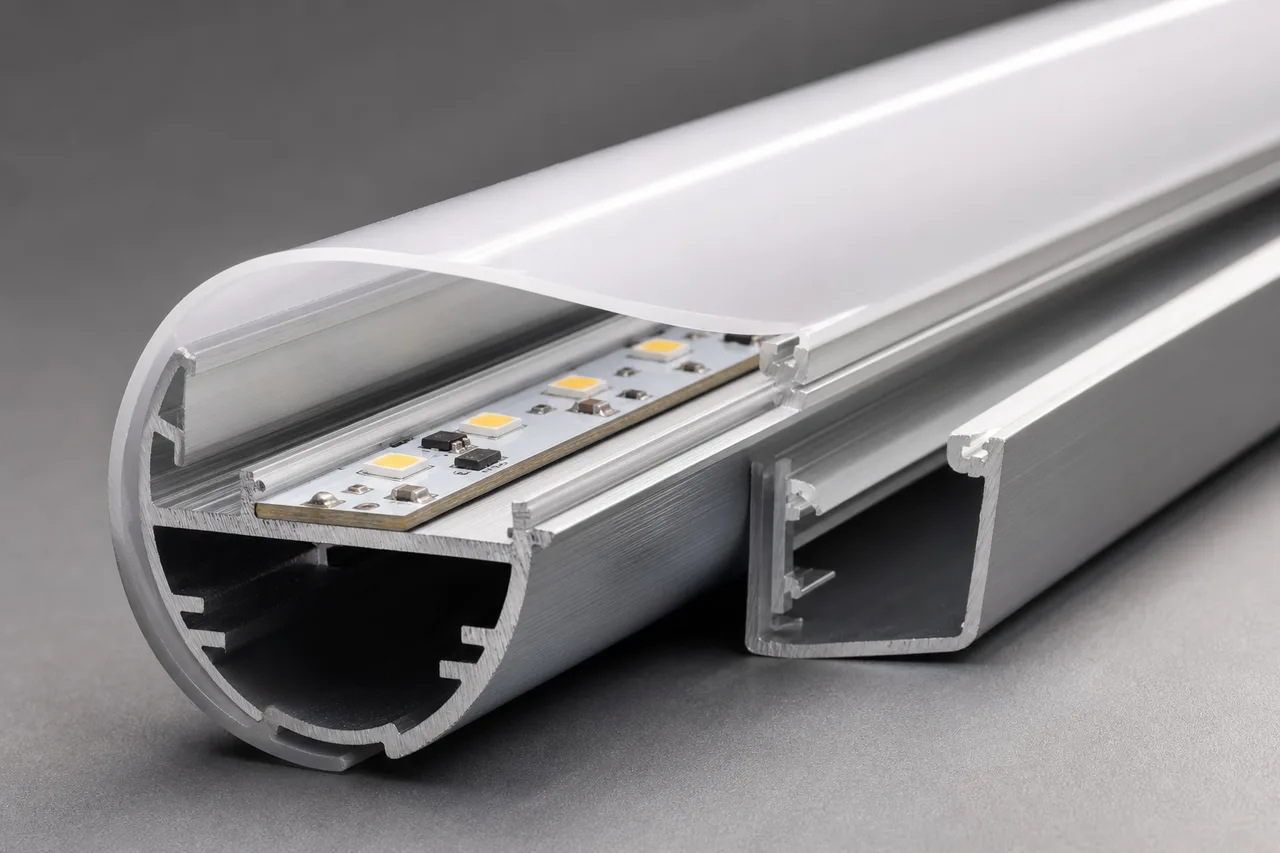

JE-28 は、10 x 1.2 mm の PCB ボード サイズ用に構築された 26 mm T8 ハウジングです。この寸法は機械的認定の開始点です。公称幅 10 mm の基板でも、部品の高さ、はんだ接合、コネクタの配置、または取り付け方法がハウジング開発時に使用したサンプルと異なる場合、問題が発生する可能性があります。

ハウジングは 6063 アルミニウム ベースを使用し、ポリカーボネート ディフューザー オプションとプラスチック エンド キャップを備えています。 JE は、内部ドライバー配置とドライバーの最大高さ 12 mm をリストしています。利用可能な長さは 600 mm ～ 2400 mm で、カスタム長も可能です。長さ、ディフューザーの仕上げ、エンドキャップのスタイル、ドライバーの位置は、それぞれ設置、配光、梱包に影響するため、単一のアセンブリ決定として扱う必要があります。

注文前に T8 ハウジングを認定する方法: PCB、ドライバー、ディフューザー、エンドキャップのチェック

ハウジングはカタログ ページでは正しく見えても、組み立て中に失敗する場合があります。通常の原因は劇的なものではありません。ドライバーの高さが数ミリメートル高すぎる、PCB がディフューザーの下で曲がっている、エンド キャップがチューブをしっかりと保持していない、コネクタに内部ワイヤが曲がる余地がないなどです。アルミニウム押し出し材だけでなく、アセンブリ全体の品質を確認します。

1. 基板外形を確認します。幅 10 mm、厚さ 1.2 mm、取り付け穴、銅製のキープアウト、コネクタ、最も高いコンポーネントを含む実際の基板図面を JE に送信してください。公称基板サイズのみに依存しないでください。
2. ドライバーのエンベロープを確認してください。ドライバーの最大高さと幅を 12 mm のハウジング制限と比較してください。クリアランスの検討には、端子、熱収縮材、絶縁スリーブ、およびワイヤ出口を含めます。
3. ディフューザーの取り付けを検査します。選択したポリカーボネート カバーの噛み合い、曲がり、目に見えるホットスポット、および取り外しにかかる力をテストします。ディフューザーがきつすぎると、押し出しにストレスがかかる可能性があります。緩すぎると輸送中にガタガタする可能性があります。
4. エンドキャップと配線を見直してください。キャップの材質、保持方法、ワイヤの通路、コネクタへのアクセス、完成したチューブが特定の設置基準または顧客の治具インターフェースに適合する必要があるかどうかを確認します。
5. 完成したサンプルを承認します。組み立てられたチューブに電力を供給し、熱の挙動と光の外観を検査し、ターゲットの固定具またはクリップへの挿入をテストします。製造オーダーを出す前に、承認されたコンポーネントのバージョンを記録します。

プロジェクトの治具クリアランスが狭い場合は、押し出し図と物理サンプルを要求してください。サンプルでは、​​図面では示されていないパッケージングや取り扱いの問題も明らかになります。長いチューブは、カートンのデザインが出荷時の長さと一致していない場合、ディフューザーの跡、エンドキャップの損傷、またはわずかな曲がりが付いている場合があります。これらは、大量生産前に修正するには安価ですが、米国の流通出荷後に修正するには高価です。

FAQ: JE-28 LED T8 チューブ ハウジングは防水ですか、それとも屋外や冷凍庫の照明に適していますか?

JE が提供する標準 JE-28 仕様は IP20 であるため、乾燥した場所のハウジングとして扱う必要があります。この区別は、植物の照明、冷蔵庫の照明、屋外駐車場、または結露、スプレー、ほこり、または温度サイクルにさらされる設置を指定する購入者にとって重要です。 JE は、特殊用途向けに防水 T8 ハウジング スタイルを提供していると述べていますが、防水バージョンは別途指定して見積もる必要があります。

10 mm PCB と内部ドライバーはこの T8 チューブ ハウジングに適合しますか?

はい、JE-28 は 10 x 1.2 mm の PCB と内部ドライバー配置で指定されており、ドライバーの最大高さは 12 mm です。これは、すべての 10 mm ボードとすべての内部ドライバーが適合するという意味ではありません。ボードの最も高い LED、コンデンサ、コネクタ、およびはんだ付けワイヤは、利用可能な内部クリアランス内に収まる必要があります。適合性レビューのために PCB ファイルとドライバー データシートを JE に送信し、入力されたサンプルで結果を検証します。

サンプル、MOQ、カスタム長さ、工具、米国の運送業者への発送はどのように行われますか?

JE は、サンプル、見積もり、カスタム長さ、OEM/ODM 押出成形、および顧客のフォワーダー倉庫への出荷を提供できると述べています。商品の詳細は、選択したプロファイル、ディフューザー、エンドキャップ、工具の状態、数量、パッケージング、および目的地の手配によって異なります。サンプルのリードタイム、生産MOQ、専用の金型が必要な場合の工具料金、カット長さの公差、カートンの寸法、および出荷に同梱される書類を尋ねます。チームが米国のフォワーダーを使用している場合は、見積もりが確定する前に、倉庫の住所と貨物のマーキング要件を提供してください。

JE 東莞製造、OEM/ODM 押出および完成照明器具のドキュメント

JE (正式名称: Dongguan Jinen Lighting Technology Co., Ltd.) は、中国の東莞で押出成形 LED 照明コンポーネントを製造しています。その範囲には、LED アルミニウム プロファイル、LED プラスチック プロファイル、PC チューブとディフューザー、T5、T6、T8、T10、および T12 チューブ ハウジング、さらにトライプルーフ ライト ハウジングが含まれます。この製品の幅広さは、最初のプロトタイプの後にプロジェクトのサイズや構造が変更される場合に役立ちます。バイヤーは、調達プロセス全体をやり直すことなく、同じサプライヤーを通じて半アルミニウムのハウジング、フルアルミニウムのベース、または異なるチューブ直径を比較できます。

JE は、パブリック金型、プライベート金型、OEM/ODM 押出成形、カスタム プロジェクト作業をサポートしています。標準 JE-28 ジオメトリのプロファイルが PCB およびディフューザーの要件にすでに一致している場合、パブリックモールド調達は理にかなっています。非標準のコネクタ ポケット、異なる取り付け機能、独自のエンド キャップ、または修正された断面が必要な場合、専用の金型を使用する方が防御力が高くなります。正しい選択は、予想される量と、将来の供給に対してどの程度の制御が必要かによって異なります。

米国の輸入業者や照明工場の場合、文書には製品の写真以上のものを含める必要があります。完成した照明器具のプロファイル図面、材質の説明、ディフューザー オプション、長さの許容差、エンドキャップの仕様、梱包の詳細、電気情報をリクエストしてください。ハウジング自体は、認定済みの完成品 LED チューブと同じものではありません。顧客、AHJ、販売代理店、またはプロジェクトの仕様で特定のリストまたはコンプライアンス文書が必要な場合は、設計を凍結する前にその要件を特定してください。

JE はまた、卸売業者、請負業者、照明工場、カスタム プロジェクトの顧客にサービスを提供しているとも述べています。そのため、商用範囲が明確に記載されていれば、サプライヤーはコンポーネントの購入とプライベートブランドのチューブ開発の両方に適しています。承認された図面、サンプル写真、リビジョン番号、選択した材料を購入書類に記載します。これにより、寸法的に近いが実際には交換できない代替バッチという、押出成形調達におけるよくある問題が防止されます。
