10mm PCB を備えた LED T8 チューブ ハウジングの 2026 年究極ガイド: 熱データ、3D CAD、UL 準拠

要旨: 米国の商用 LED メーカーの重要なポイント

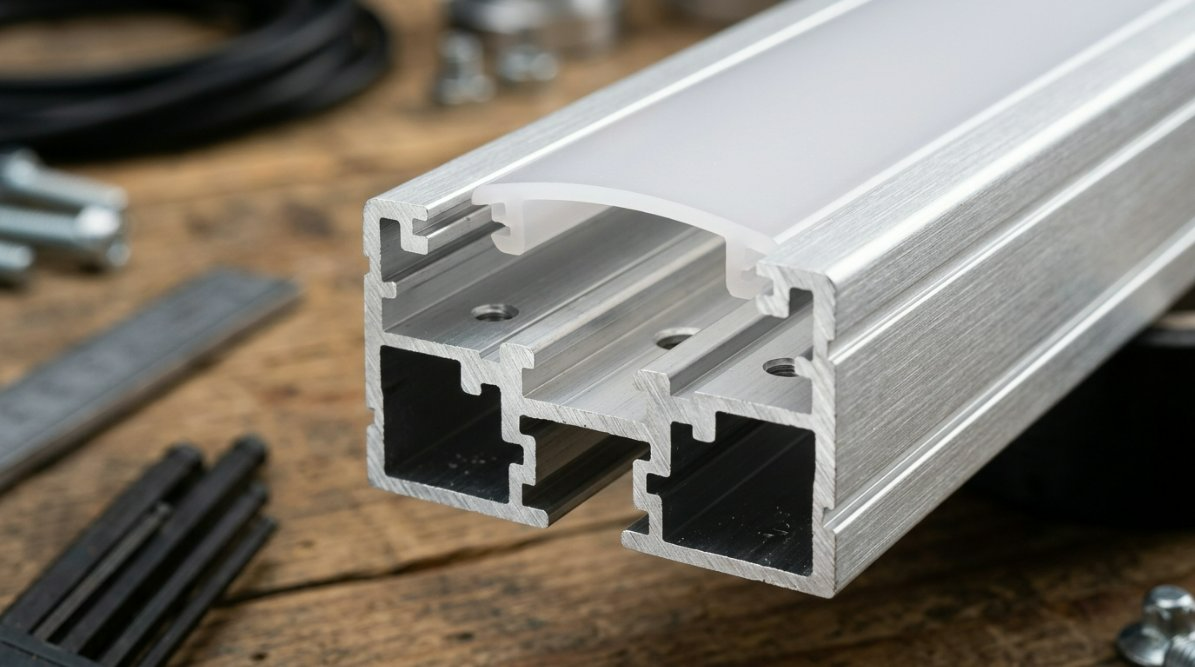

競争の激しい北米の商業照明業界では、利益と効率が成功を左右します。照明開発者が製造コストを削減しながら性能を最適化しようとする中、T8 リニア チューブの構造形式が依然として主要な推進要因となっています。当社の主力製品10mm PCBを備えたプレミアムLED T8チューブハウジング大きな進化のステップを表しています。アルミニウム押出成形品の設置面積を標準の 10 mm プリント基板専用に調整することで、剛性を犠牲にすることなく構造上のデッドスペースを排除し、筐体重量を削減し、原材料コストを削減します。

米国の代理店、請負業者、および相手先商標製品製造業者 (OEM) にとって、この専門化は、熱管理の容易化、予測可能な電気特性、および自動化された高速 SMT (表面実装技術) 組立ラインとの直接的な物理的互換性を意味します。 JE は、中国の主要な製造パートナーとしてこれらのグローバルな事業をサポートし続け、大量生産の速度と細心の注意を払った品質ベンチマークの間のギャップを埋めます。

高度な熱管理: ThermaCore 10mm 精度プロトコルの導入

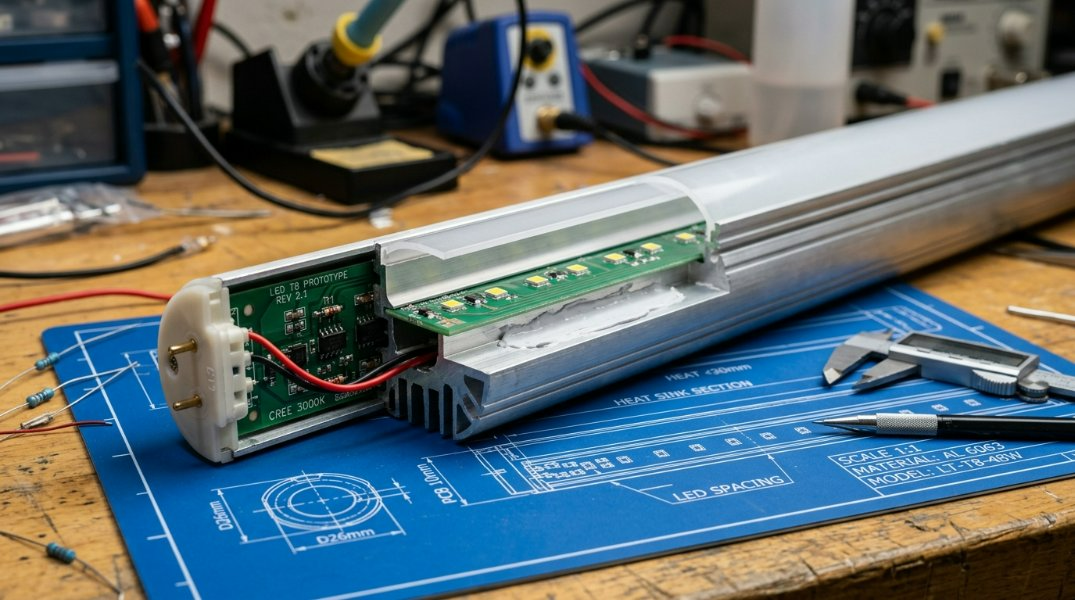

LED の寿命に対する主なボトルネックは熱劣化です。高出力アプリケーションのこの課題を解決するために、JE はThermaCore 10mm 精度プロトコル。この設計手法により、10mm PCB キャリアと AL6063-T5 アルミニウム ハウジング バックボーン間の接触表面積が最適化されます。公差の変動を 0.05 mm 未満に抑えることで、このプロトコルはダイオードから外部熱放散チャネルへの直接の熱伝達効率を最大化します。

ギャップを埋める: 詳細な熱放散データと押出解析

構造用 AL6063-T5 合金を使用した当社の押出成形プロファイルは、高効率のヒートシンクとして機能します。試験所では、ThermaCore 10mm 精度プロトコル200 W/m・K という驚異的な熱伝導率を実証しました。このシステムは、さまざまな PCB 幅に対応する汎用のマルチフィット T8 ハウジングと比較して、全体の熱抵抗を最大 18% 削減します。 120V/277V での連続動作下では、LED レベルのジャンクション温度は常に 65°C (149°F) 未満に維持され、ルーメンの低下を防ぎ、50,000 時間を超える寿命を保証します。

設計の加速: カスタム改修用の 3D CAD モデルのダウンロード

エンジニアリング チームの設計サイクルを短縮するために、JE は包括的な 3D CAD モデル (STP、STEP、および DWG 形式で利用可能) を提供しています。これらの正確なデジタル モデルにより、迅速なプロトタイピングが可能になり、エンジニアは量産を開始する前に有限要素解析 (FEA) 熱シミュレーションと物理的適合チェックを実行できます。この構造的統合は、競争力のある改修入札に向けて、合理化された耐久性のあるリニア照明器具を開発するための鍵となります。

米国の規制順守: 2026 UL 規格と DLC V6.0 仕様のナビゲート

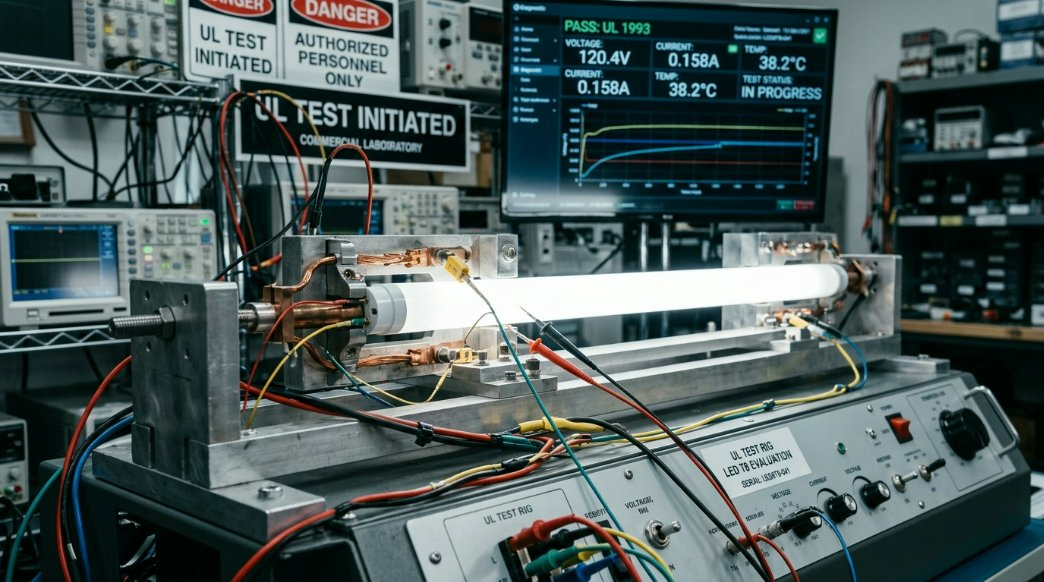

北米で商用照明製品を輸入および販売するには、安全性と効率性の枠組みを厳格に遵守する必要があります。 UL 1598 (照明器具) および UL 1993 (安定器型ランプ) 認証を申請する場合、準拠したサブアセンブリを選択することが重要です。 JEさんJE のカスタム LED T8 チューブ ハウジング システムUL 94 V-0 可燃性分類に容易に適合する、耐衝撃性の耐火性ポリカーボネート (PC) 原材料を使用しています。

アメリカ市場向けのFCC、CE、RoHS互換性の確保

熱性能を超えて、電磁両立性 (EMC) と環境安全性は、大規模な自治体や企業との契約にとって不可欠です。当社のハウジングは高周波ドライバーを効果的にシールドするように設計されており、FCC Part 15 クラス B 制限への準拠を容易にします。さらに、JE の製造プロセスで使用されるすべての材料は完全に CE 認証および RoHS 準拠であるため、制限された有害物質が含まれていないことが保証され、国際的なサプライ チェーンの承認が簡素化されます。

技術仕様ガイド: 標準対高出力 10mm PCB ハウジング マトリックス

当社の製品ラインナップは、さまざまなアーキテクチャ上の要求を満たすように設計されたいくつかの構成オプションを特徴としています。以下は、当社の標準および高出力防水バリエーションの技術的特性を示す構造マトリックスです。

実践的なステップバイステップのチュートリアル: T8 ハウジングの 4 ステップの防水アセンブリ

直線形状で高い IP67 定格のシールを維持するには、細心の注意を払った準備と正確な実行が必要です。現場での信頼性を最大限に高めるには、専門家がサポートするこの 4 ステップの設置手順に従ってください。

ステップ 1: 10mm の PCB の高精度挿入とサーマルペーストの塗布

イソプロピルアルコールを使用してアルミニウムハウジング基板を徹底的に洗浄し、ほこりや油を取り除きます。非導電性サーマルペーストの薄く均一な層を塗布するか、高熱伝導粘着テープを中央のチャネルに這わせます。 10mm PCB を押し出しトラックに慎重にスライドさせ、下にエアポケットがなく平らになっていることを確認します。

ステップ 2: ポリカーボネート (PC) ディフューザー カバーを固定する

拡散 PC カバーを構造的なロック スロット内に合わせます。カチッと音がして所定の位置に収まるまで、カバーをトラックにしっかりとスライドさせるか押し込みます。内部コンポーネントに対する不均一な構造圧力を防ぐために、チューブの全長に沿って取り付けが一貫していることを確認してください。

ステップ 3: IP67 防水およびエンドキャップ再封プロセス

プレミアムグレードの中性硬化シリコンシーラントを防水エンドキャップの凹部チャンバーに注入します。接続ワイヤを内部のゴム製グロメット チャネルに通して、エンド キャップをアルミニウム ハウジング プロファイルの切断面に面一に押し付けます。ステンレス鋼の取り付け金具を使用してアセンブリを固定します。

ステップ 4: 最終的なピン接続と絶縁テスト

電気抵抗および絶縁耐力テスト (一般に Hi-Pot テストと呼ばれます) を実行して、アルミニウム押出材に短絡した高電圧経路がないことを確認します。エンドキャップの周囲のシリコン ビーズを目視検査し、完全な気密シールを確認します。

T8 カスタム長さの数学的および電気的計算ガイダンス

堅牢なカスタマイズされた設置を設計するには、機械的な熱制限と電力ダイナミクスを完全に理解する必要があります。以下の特殊な数学フレームワークを利用して、システム障害を回避します。

電源負荷の計算式と 1 フィートあたりの正確なワット数の計算

安全で安定した設置を確保するには、エンジニアは累積電力需要を計算し、電源に安全な余裕を残しておく必要があります (連続負荷条件下のクラス 2 ドライバーの場合は通常 20%)。

1. 合計リニア フッテージを計算します。
   L_total = (チューブの数量) x (単位長さ (フィート))

2. 最大消費電力 (P_max) を決定します。
   P_max = L_total x P_ft
   ここで、P_ft = フィートあたりの消費電力 (例: 高効率 10mm PCB の場合は 4.5 ワット/フィート)

3. 必要なドライバーの最小容量 (P_driver) を計算します。
   P_driver = P_max x 1.20 (標準の 20% の安全ヘッドルーム マージンを含む)

例:
   1 フィートあたり 4.5W で動作する 4 フィート T8 チューブが 100 ユニットあるとします。
   L_total = 100 x 4 = 400 フィート
   P_max = 400 x 4.5 = 1,800 ワット
   P_driver = 1,800 x 1.20 = 2,160 ワットの累積能力が必要です。

よくある質問 (FAQ)

10mm PCB T8 ハウジングはスマート ホーム エコシステム (Matter、Apple HomeKit、Amazon Alexa) と互換性がありますか?

はい。当社のハウジングは標準の 10mm LED ストリップをサポートするように設計された物理的なエンクロージャであるため、互換性は選択した LED ドライバとコントローラに完全に依存します。 Matter 互換または Zigbee 対応の 10mm スマート LED ストリップを内部スペースに装​​着することで、T8 リニア照明システムを最新のスマート ホーム プラットフォームと統合できます。

10mm LED ストリップの正確な切断公差と 1 メートルあたりの間隔はどれくらいですか?

切断公差と間隔パラメータは、選択した PCB 設計によって決まります。構造的には、JE のプレミアム アルミニウム押出材は、+/- 0.5 mm の超精密な物理的公差でカットされています。エンジニアリング チームには、安全な銅配線と端子接続ヘッダーを確保するために、チューブの両端に少なくとも 1.5​​ mm の隙間を残すことをお勧めします。

IP67/IP68 Flex 認証を維持するための重要な安全上の注意事項は何ですか?

長い耐用期間にわたって高い IP67/IP68 の防水性および防塵性を維持するには、銅配線を腐食しない高品質の中性硬化シリコーン シーラントを使用する必要があります。外部電源ケーブルが工業グレードのゴム製ストレインリリーフグランドを介してしっかりと配線されていることを常に確認し、サンプルバッチで差圧テストを実行してシールの完全性を確認してください。

生産を向上させる: https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html で当社と提携してください。

デリケートな植物苗床アレイ、寒い産業環境、または現代の建築プロジェクト用の治具を設計している場合でも、経験豊富なメーカーと協力することで大きな違いが生まれます。私たちの専用のサービスをご覧ください10mm PCB を備えた LED T8 チューブ ハウジングのテクニカル ポータル詳細な建築設計図、カスタム陽極酸化処理の選択、バルク納品構造を確認します。
