LEDチューブエンドキャップとは何ですか?

● 2026-04-24 ● - ● メッセージを残してください

照明業界に入社して最初の年、まだ磁気安定器や蛍光管と格闘していたころ、私が学んだことから始めましょう。誰もエンドキャップについて考えたことはありません。彼らはチューブ、ドライバー、ハウジング、ディフューザーに注目します。しかし、両端にある小さなプラスチックの部分はどうでしょうか？失敗するまで無視されます。そして、それが失敗すると、器具全体が機能しなくなるか、さらに悪いことに安全上の危険が生じます。

私は 2017 年の初めから産業用照明の製品コンサルティングを行っています。私は何千ものコンポーネントをテストし、数十の工場を歩き回り、請負業者が 1 ドルの部品をめぐって苦戦しているのを見てきました。そこで今日は、簡単そうに見えて実は重要な質問に答えたいと思います。とは何ですかLEDチューブエンドキャップ?

これを読み終わる頃には、どのような材料が重要か、どのパラメータを無視できないか、そしてあらゆる用途に適した LED チューブエンドキャップの選び方が正確にわかるようになります。私自身のプロジェクトファイルから実際の例を示します。最後に、電気技師、施設管理者、調達担当者からよく寄せられる質問を取り上げた FAQ セクションをまとめました。

LEDチューブエンドキャップとは何ですか?ショートバージョン

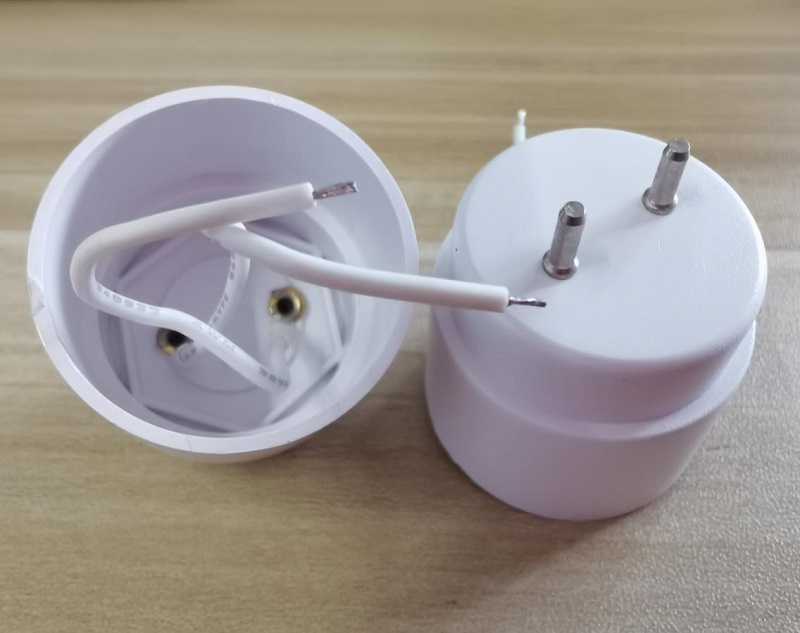

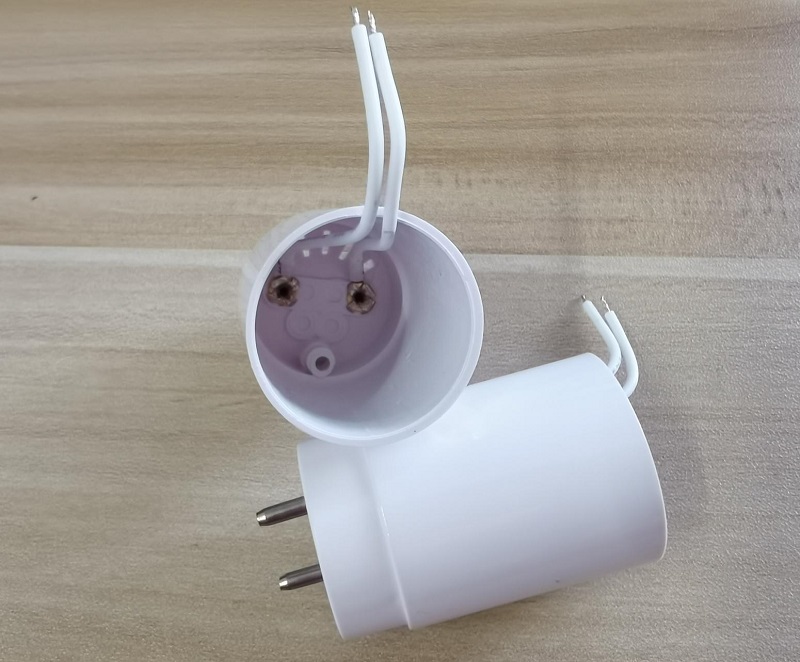

簡単に言うと、LED チューブエンドキャップは、直線状の LED チューブ (T8、T5、T12 など) の端を密閉するプラスチックまたは金属のコンポーネントです。電気ピン (G13、G5 など) を所定の位置に保持し、内部配線を保護し、チューブを埃や湿気から密閉します。

これがなければ、真空管は通電中の電気接点を露出させてしまい、安全上のリスクと信頼性の問題の両方が発生します。

長年この分野で働いてきた私は、高品質の製品との違いを自信を持って言えます。LEDチューブエンドキャップまた、安価なものであれば、器具が 50,000 時間持続するか、数か月以内に故障するかが判断できます。

ほとんどの人がエンドキャップを無視する理由 – そして無視すべきではない理由

2018 年、私はフロリダのホテルチェーンと協力して、2,000 台の T8 照明器具に LED 管を取り付けました。 8 か月以内に、ちらつき、停止、ブザー音などの障害が発生しました。

LED とドライバーは正常にテストされました。問題は？ LEDチューブのエンドキャップです。

メーカーは、UV 安定化処理を施していない低品質の ABS プラスチックを使用していました。日光にさらされると材料が脆くなり、亀裂が生じて湿気が侵入しました。その結果、ピンが腐食し、チューブが破損しました。

エンドキャップを UV 安定化ポリカーボネートバージョンに交換した後は、LED チューブ自体を交換することなく、故障率がほぼゼロに低下しました。

材料 – 知っておくべきこと

1. ポリカーボネート (PC) – ゴールドスタンダード

ポリカーボネートは約 90% の用途に適しています。それは以下を提供します:

高い耐衝撃性
耐熱性（120～130℃）
優れた寸法安定性
長期耐久性を実現するオプションの UV 耐性

低温保管環境 (-20°F 程度) では、ガラス入り PC (PC+GF) は非常に優れた性能を発揮し、ひび割れや機械的ストレスに耐えます。

主要パラメータ:商用用途には、UL94 V-0 可燃性評価が推奨されます。

2. ABS – 費用対効果は高いが限界がある

ABS は屋内の管理された環境に適しています。それは以下を提供します:

低コスト
優れた絶縁特性

ただし、次のような欠点があります。

耐紫外線性が低い
低い耐熱性 (90 ～ 100°C)
時間の経過とともに黄ばみ、脆くなりやすい

日光の多い地域では、ABS エンドキャップが急速に劣化することが多く、メンテナンスコストの増加につながります。

3. PBT – 高性能オプション

PBT は要求の厳しい環境に最適です。利点は次のとおりです。

高耐熱性（150℃まで）
優れた耐薬品性
低吸湿性

パン屋、工場、高温設備などの産業環境でよく使用されます。

主要なパラメータ – 選択する前に確認すべきこと

LED チューブのエンドキャップを評価するときは、パラメーターの短いリストを確認します。これらをスキップしないでください。

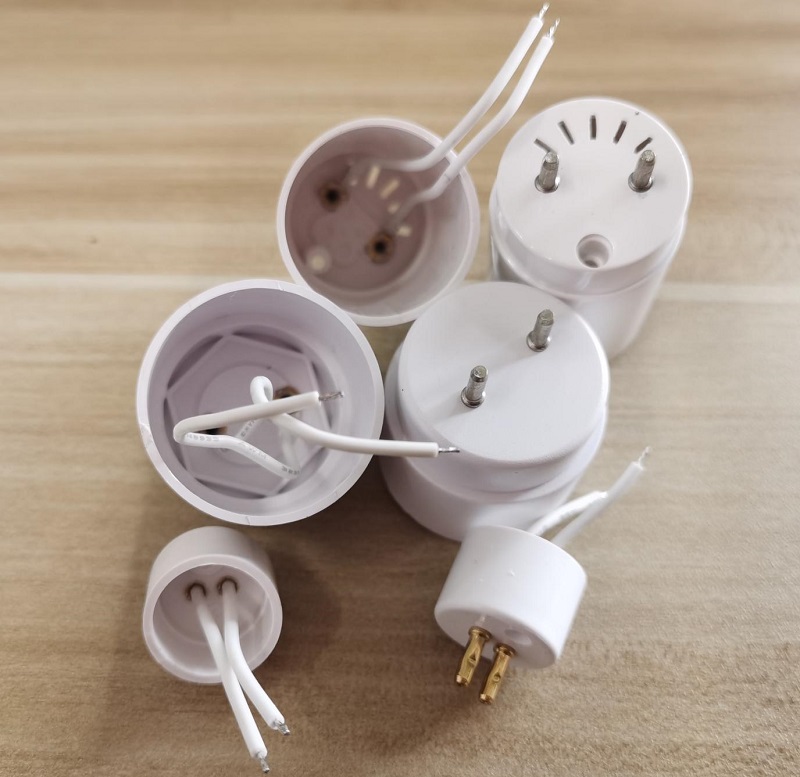

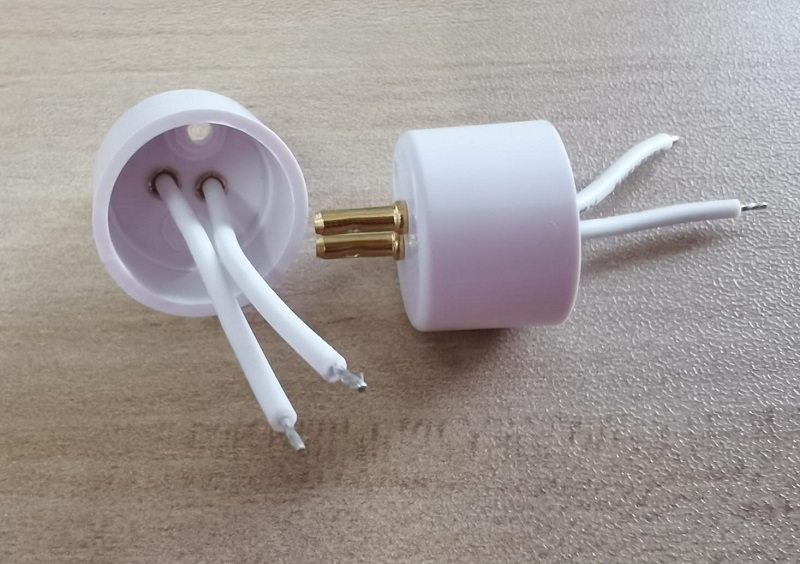

ピンの種類と間隔– T8 は G13 ピン (13mm 間隔) を使用します。 T5はG5(5mm間隔)を使用します。一部の特殊チューブでは G24 またはその他のベースが使用されます。エンドキャップは正確に一致する必要があります。サプライヤーが両方に適合すると主張する「ユニバーサル」エンドキャップを送っているのを見たことがありますが、それらはうまく機能しません。

ピン材質– ほとんどのピンは真鍮にニッケルまたは錫メッキが施されています。耐食性ではニッケルの方が優れています。錫は安価ですが、湿気の多い環境では酸化する可能性があります。海岸や化学プラントの用途には、ニッケルメッキの真鍮を使用することを主張します。

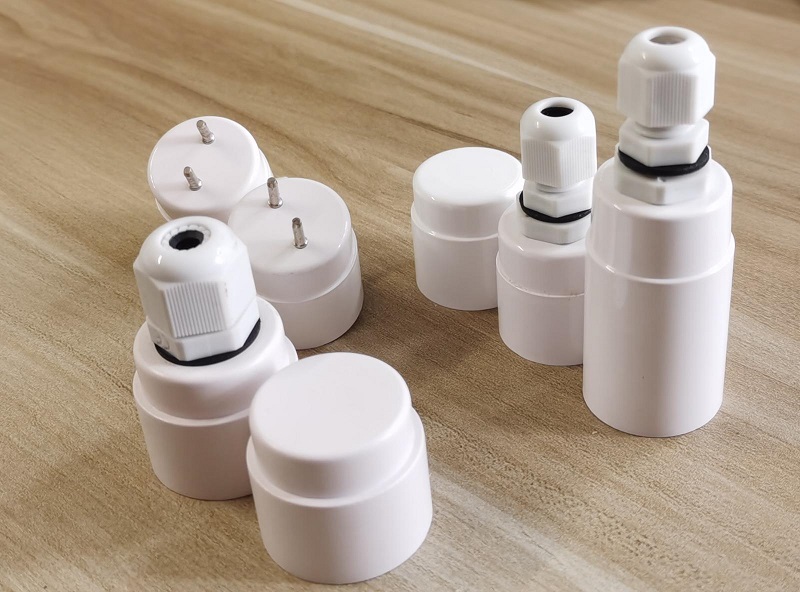

IP等級（侵入保護）– 乾燥した屋内での使用の場合は、IP20 で問題ありません。湿気の多い場所 (バスルーム、屋根付きパティオ) の場合は、IP44 または IP54 を探してください。屋外または洗浄エリアの場合、LED チューブのエンドキャップ自体に IP65 または IP66 が必要ですが、チューブ全体のシールが重要であることに注意してください。エンドキャップは一部のみです。

可燃性評価– UL94 V-0 は、プラスチックが 10 秒以内に自己消火することを意味します。 V-2 では、多少の炎のような滴下が可能です。商業ビルの場合、多くのコードで V-0 が必要です。必ず現地の規制を確認してください。

使用温度範囲—標準の PC または ABS は、通常 -20°C ～ +60°C です。冷蔵保管または高温環境では、拡張範囲が必要です。 PBT は -40°C または +120°C まで上昇する可能性があります。

RoHSおよびREACH準拠– ヨーロッパでは必須ですが、米国のプロジェクトでも、これは責任あるメーカーの証です。

これらのパラメーターがどのように作用するかの実例を示しましょう。数年前、私はボストンの地下鉄駅用に照明デザイナーが LED チューブを指定するのを手伝っていました。この環境には、振動 (電車)、湿気 (トンネル内の漏れ)、温度変動 (冬の凍った空気から暖かい夏まで) がありました。私たちが選んだのは、LEDチューブエンドキャップUV 安定化 PC、UL94 V-0 製、ニッケルメッキ真鍮ピン、IP65 定格、キャップとチューブ本体の間にシリコンガスケットが付いています。その上限のコストは 0.30 ドルではなく 0.70 ドルでした。しかし、駅には5,000本の真空管がありました。追加の 2,000 ドルの前払いにより、5 年間で推定 15,000 ドルのメンテナンス費用を節約できました。
