LEDトライプルーフランプハウジングとは何ですか?

● 2026-05-22 ● - ● メッセージを残してください

ちょっと、そこ。照明業界にしばらく携わったことがある人なら、おそらく「トライプルーフ」という言葉が飛び交っているのを聞いたことがあるでしょう。しかし、それは実際には何を意味するのでしょうか？私はこれらの製品を製造する JE 社の研究開発エンジニアで、押出成形品の調整、シールのテスト、ガスケット材料についてのサプライヤーとの議論に何年も費やしてきました。それでは、わかりやすい英語で説明しましょう。

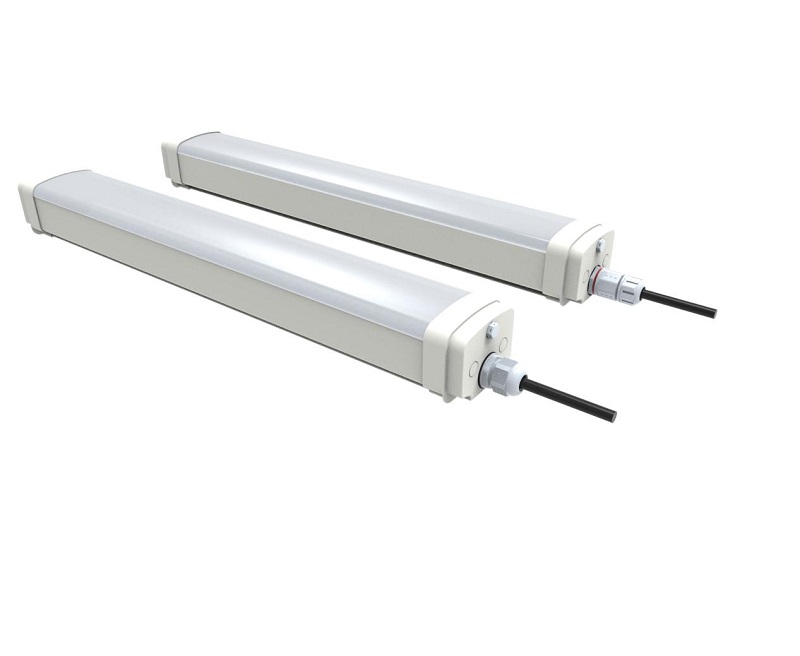

それで、正確には何ですかLEDトライプルーフランプハウジング?

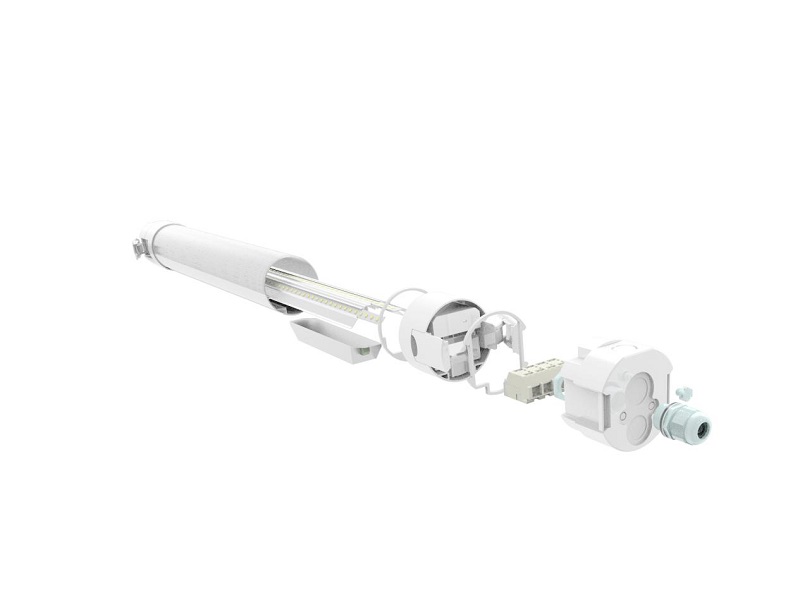

LED トライプルーフハウジングは、基本的に、LED 光源、ドライバー、および内部のすべての敏感な電子機器を囲む保護ハウジングです。「トライプルーフ」の部分は、次の 3 つの特定の保護を指します。防水、防塵、耐腐食性。耐衝撃性や耐紫外線性を追加する人もいますが、中心となるのは水、防塵、腐食の 3 つです。

LED ライトの頑丈な鎧と考えてください。これがなければ、LED は過酷な環境ですぐに故障してしまいます。湿気が侵入し、ほこりが光出力を妨げ、腐食性ガスがはんだ接合部を侵食します。ハウジングは光を透過させながら、悪いものをすべて遮断します。

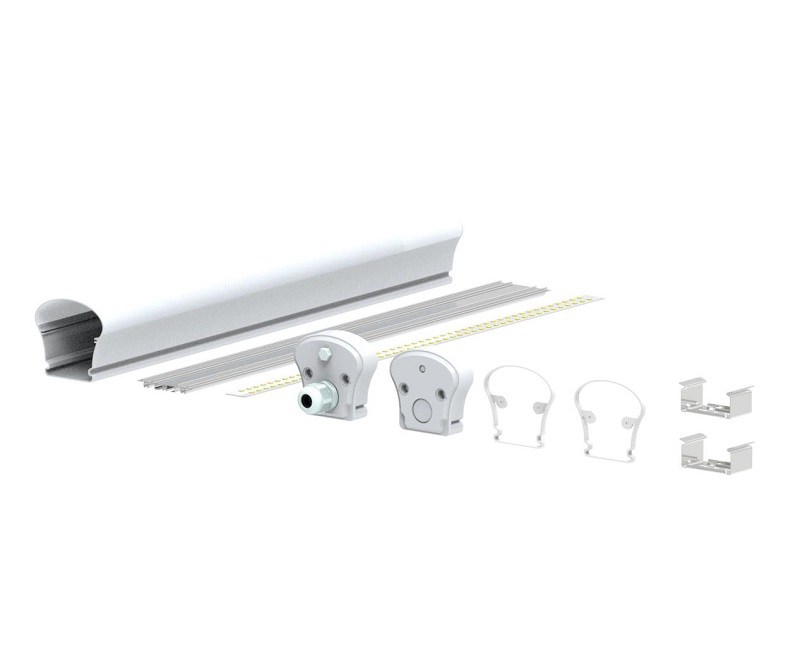

ほとんどのトライプルーフハウジングは、本体が押し出しアルミニウムで作られており (アルミニウムは熱をよく放散するため)、前面にポリカーボネート (PC) またはアクリル (PMMA) ディフューザーが付いています。端はシリコンガスケットとステンレススチールクリップで密閉されています。おそらく、駐車場、冷蔵倉庫、地下鉄のトンネルにこれらが吊るされているのを見たことがあるでしょう。

LED トライプルーフランプハウジングと通常の LED ハウジングの違いは何ですか?

通常の LED ハウジングはオフィスや家庭に適しています。しかし、洗車場や食肉加工場に入れると、数週間で死んでしまいます。トライプルーフハウジングには、他の製品とは異なる重要な特徴がいくつかあります。

1. 高い侵入保護 (IP) 評価

最も明らかな違いは IP 評価です。トライプルーフハウジングは通常、IP65 から始まります。これは、完全に防塵であり、低圧の水流から保護されていることを意味します。多くは IP66 (強力なウォータージェット) または IP67 (一時的な浸漬) に達します。私は水中に何時間も入れても耐えられる IP68 のユニットをテストしましたが、これはほとんどの作業には過剰です。

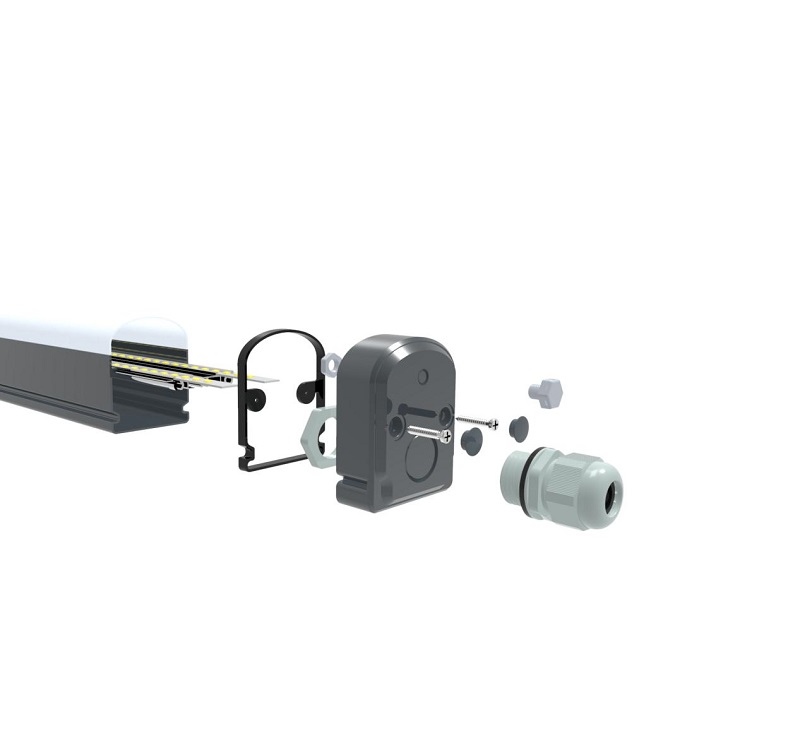

そうした評価はどのようにして得られるのでしょうか?それはすべてシールに関するものです。エンドキャップにはシリコンガスケットが圧入されています。ディフューザーは、連続シールで満たされた溝にはめ込みます。すべてのネジ穴は隔離されています。水が侵入することなく圧力を均一にするために、ブリーザーベント（膜付き）も使用しています。

2. 耐食性

これは人々を不意を突く部分です。 IP66 のハウジングを使用することもできますが、安価なスチールや低品質のアルミニウムで作られている場合、海岸や化学環境では錆びてしまいます。本物のトライプルーフハウジングは、特別なコーティングを施した船舶用アルミニウム (6063 や 6061 など) を使用しています。粉体塗装が施されているものもあれば、陽極酸化処理が施されているものもあります。極端な場合には、ステンレス鋼 304 または 316 を使用します。

ディフューザーも重要です。ポリカーボネートはほとんどの化学薬品に耐性がありますが、一部の溶剤によってひび割れが生じる可能性があります。アクリルはより透明ですが、より脆く、耐薬品性に劣ります。通常、トライプルーフ用途には PC をお勧めします。

3. 耐衝撃性

通常の住宅は、はしごなどでぶつけると割れてしまう可能性があります。トライプルーフハウジングは、フォークリフト、工具の落下、さらには時折の破壊行為にも耐える必要があります。それが、私たちがポリカーボネート製ディフューザーを使用する理由です。それらはほとんど壊れません。アルミニウムのボディは肉厚で、通常は 1.5 mm ～ 2.5 mm です。押出成形品の内側に補強リブも追加します。

標準テストはIK評価です。ほとんどのトライプルーフハウジングは IK08 または IK10 であり、5 ～ 20 ジュールの衝撃に耐えることができます。比較のために、400mm の高さから 1.5kg のハンマーを落とすと約 6 ジュールが得られます。なのでIK10はかなり厳しいです。

4. 温度耐性

LED は熱を嫌いますが、トライプルーフハウジングは、氷点下の冷蔵倉庫 (-30 °C) から高温の工業用オーブン (50 °C 以上) まで、極端な温度で動作することがよくあります。ハウジングはシールの柔軟性を維持しながら熱放散を管理する必要があります。シリコンガスケットは -40°C ～ 200°C で動作するため、問題ありません。ただし、アルミニウムのボディには LED を冷却するのに十分な表面積が必要です。そのため、押出成形品にフィンを設計します。

5. 設置とメンテナンスが簡単

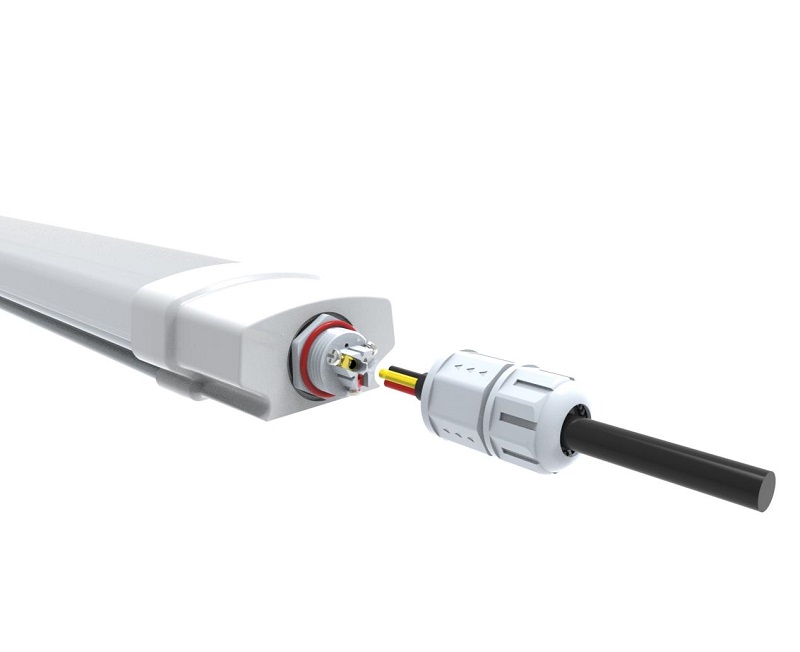

良いトライプルーフハウジング保護するだけではありません。電気技師の作業も楽になります。工具を使わずに開くステンレス製のクリップを使用しています。エンドキャップには、さまざまな電線管サイズに対応するノックアウトが付いています。一部のモデルにはスライド式取り付けブラケットが付いており、ブラケットを天井にネジ止めした後に位置を調整できます。信じてください、私は電気技師が不適切な設計の筐体に苦戦しているのを見てきました。細かい部分が重要です。
