T12 G13 エンドキャップとは何ですか?

蛍光管や LED 改造照明を扱ったことがある人なら、おそらく「」という用語に遭遇したことがあるでしょう。G13 エンドキャップもしかしたら、特に考えずに手に持ったことがあるかもしれません。それはチューブの端にある小さなプラスチック片にすぎません。

そうですね。しかし、それ以上のものでもあります。

わかりやすい英語で説明しましょう。

では、T12 G13 エンド キャップとは一体何でしょうか?

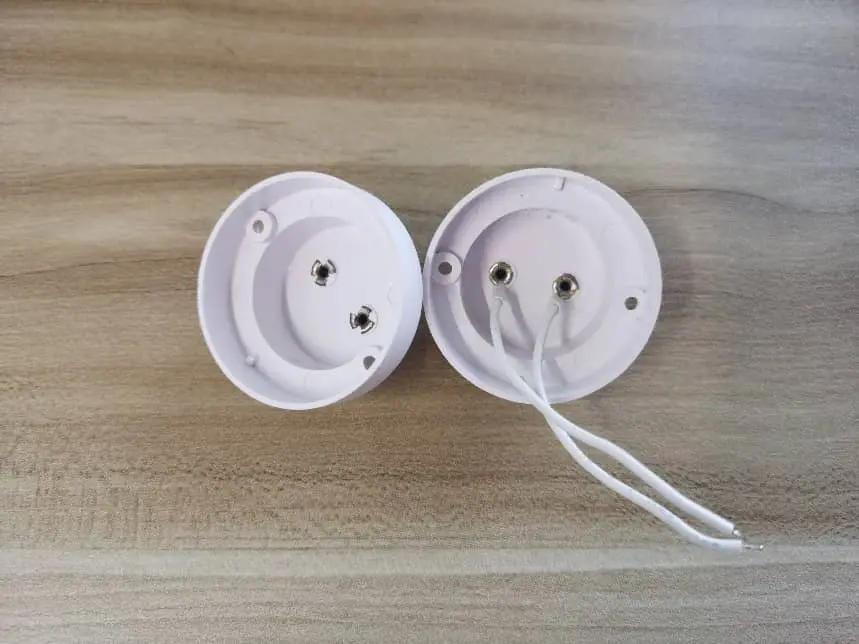

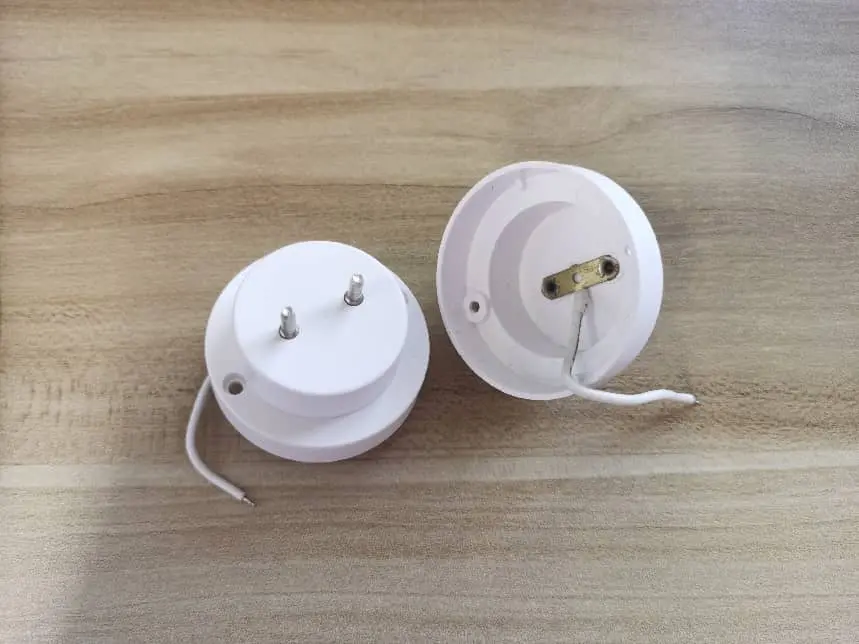

T12 G13 エンド キャップは、T12 蛍光管または LED 管の各端に取り付けられるコネクタ部分です。「T12」チューブの直径を指します。1.5 インチ、つまり約 38 mm です。「G13」ピンについて説明します。2 つのピンが正確な間隔で配置されたバイピン ベースです。13ミリメートル中心から中心まで離れています。この 13 mm のピン間隔が G13 と呼ばれる理由のすべてです。「G」は「ガラス」または単にバイピン スタイルを表し、数字はピンの距離をミリメートル単位で表しています。

このように考えてください。エンド キャップは、チューブを器具のソケットに接続する「プラグ」です。これがなければ、チューブは何も機能しない単なるガラスのシリンダーになります。

なぜ G13 が重要なのでしょうか?

ここで重要なのは、G13 は T12 真空管専用ではないということです。 T8真空管にも使用されています。したがって、G13 エンド キャップが表示されている場合は、T8 か T12 かに関係なく、そのチューブが G13 ソケット用に設計されたあらゆる治具に適合することを意味します。改修工事を行う場合、これはかなり大きな問題です。

ピンの間隔により互換性が保たれます。対照的に、G5 ベースのピン間隔は 5 mm で、T5 チューブに使用されます。これらを混同することはできません。G13 チューブは G5 ソケットには適合しませんし、その逆も同様です。したがって、古い蛍光管を LED に交換する場合は、エンドキャップのタイプを知ることが最初に理解する必要があります。

T12 G13 エンド キャップの主な特徴

核心部分に入りましょう。 G13 エンドキャップは実際にどのように機能するのでしょうか?

• ピン間隔：G13規格の12.7mm。 13mmあれば十分近いですね。
• 電気定格: 一般的な G13 エンド キャップ アセンブリの定格は次のとおりです。250V AC/DCそして最大2アンペア。耐電圧は100Vです。AC1500V.
• 材料: ハウジングは通常、耐熱性の熱可塑性プラスチックで作られています。UL 94V-0炎の評価。つまり、発火しにくいということですが、これは電気を扱う上で重要なことです。
• 接点のメッキ: ピンは通常、メッキされています。錫(Sn)。派手さはありませんが、良好な導電性と適切な耐食性により、十分な役割を果たします。
• 温度範囲: これらのものは、どこからでも生き残れるように作られています。-40℃～120℃。そのため、冷凍庫や高温の倉庫にいても、エンドキャップが溶けたり割れたりすることはありません。

T12 G13 エンド キャップは実際にどこで使用されますか?

正直に？どこでも。

商業用照明の改修おそらく最大の使用例です。大型店舗、倉庫、オフィスビルなど、蛍光管が何列も並んでいる場所を考えてみましょう。 LED に切り替えるときに、すべての器具を交換する必要はありません。それは高価で時間もかかります。代わりに、既存のソケットに直接差し込む G13 エンドキャップ付きの LED チューブを使用しています。

産業施設もう一つ大きなものです。工場、駐車場、製造工場の高天井照明 - これらの場所には大量の T12 器具があり、G13 エンド キャップ チューブを改造することがエネルギー コストを削減する簡単な方法です。

学校と病院特に既存の器具フレームを維持することが重要な非常用照明にも使用してください。

そして、ここに面白い事実があります。G13 キャップを備えた T12 真空管は永遠に存在していましたが、大手メーカーは 2012 年に製造を中止しました。したがって、建物にまだ T12 器具がある場合は、古い在庫を使用しているか、LED のレトロフィットに切り替えているかのどちらかです。どちらがより理にかなっていると思いますか？
