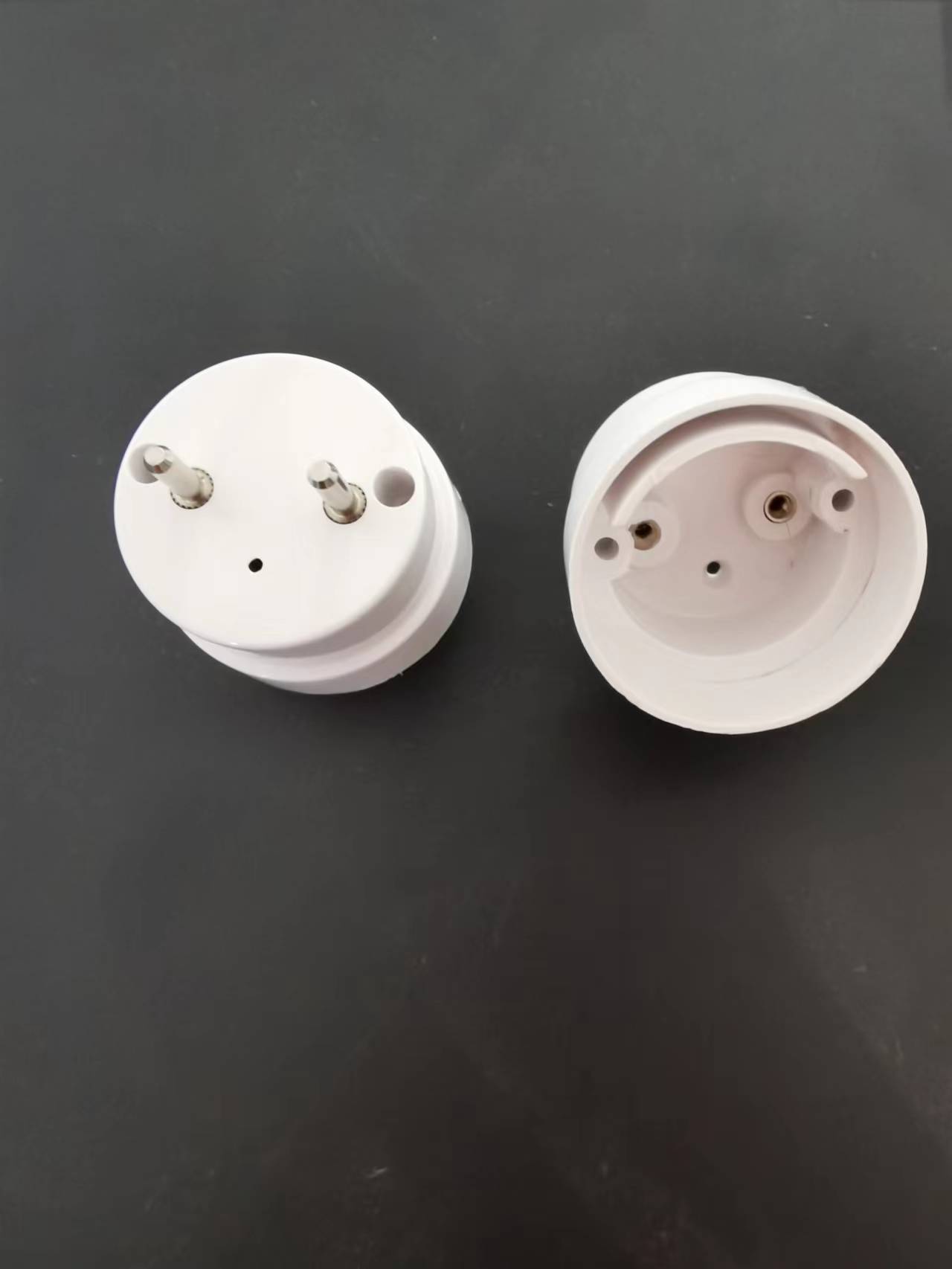

LED T8ダブルエンドG13エンドキャップの主な機能と重要性

今日、私たちはの主要な特徴と重要性について話しますLED T8両端G13エンドキャップ。

1.内部接続は重要です：

非スルー接続：フィラメントに直接接続されている従来の蛍光ランプエンドキャップ内の金属タブとは異なり、LEDランプのG13エンドキャップの内部接続は回路の一部です。

Shunters/現在の制限抵抗器：これがコアの違いです！変更されておらず、従来の誘導バラスト（または電子バラスト）が内部に設置されている古いランプと互換性があるため、ほとんどの「互換性のある」両端のLED T8ランプは、端部の端部内にシャントまたは電流制限抵抗を設置します（時には両端）。

機能：従来のバラストを備えたランプにランプがランプに挿入されると、シャント/抵抗器はバラストによって生成された誘導性リアクタンスまたは高電圧パルスを「チート」またはバイパスし、高電圧がLEDランプ内のドライバー回路を損傷するのを防ぎます。同時に、ACメインが電流制限後にランプ内にLEDドライバー電源に入ることができます。

場所：通常、端部キャップの内側にあります（この端の2つのピンは短絡し、シャント/抵抗器を介して内部駆動回路に接続されています）。もう一方の端のエンドキャップ内で、2つのピンはドライブ回路の入力に直接接続されています（LおよびN）。

マーキング：シャント/抵抗器を備えたエンドキャップの端は、通常（ラベル付け、彫刻、色の分化、またはわずかに異なる構造など）マークされています。設置するときは、この端をバラストに接続したランプの側面のランプホルダーに挿入する必要があります。

シャントフリータイプ（レトロフィットランプ用）：ランプからバラストが削除されている場合（ジャンパーは主電源L/Nに直接接続されています）、シャントなしでLED T8ランプを使用できます。このランプの両端のエンドキャップ構造は通常対称であり、内部接続はよりシンプルです（一方の端では短絡l/n？もう一方の端に短絡しますか？これは特定のデザインに依存しますが、シャントは必要ありません）。購入時に指示を注意深くお読みください。

2。構造設計と材料：

高電圧断熱要件：主電源（220V）への直接アクセスにより、LEDランプチューブのG13エンドキャップの断熱性能要件は非常に高いです。通常、火炎耐性の高温耐性プラスチック（PC、PBTなど）で作られています。

内部ワイヤ接続：エンドキャップ内にワイヤがあり、ピンの金属接点をPCBボードまたはランプチューブ内のドライバーモジュールに接続します。これらのワイヤの品質と溶接の信頼性は非常に重要です。

熱散逸の考慮事項：シャント/抵抗器は動作するときに熱を発生させ、エンドキャップの設計では、一定量の熱散逸を考慮することがあります（ただし、主な熱散逸はランプチューブのアルミニウム基板に依存します）。

3。重要性の概要：

安全障壁：ユーザーが感電を防ぐための最初の物理的断熱室です。

回路の重要なノード：これは、メインアクセスと（互換性のあるタイプの場合）バラストバイパスの重要なリンクです。

互換性の実現：内部シャント/抵抗器は、古い蛍光ランプとの「エンドキャップと再生」の互換性を実現するためのコアコンポーネントです。

インストール手順：マークされたエンドキャップは、ユーザーが正しくインストールするようにガイドします（シャント終了バラスト側）。
